Миграция контроллеров QUADLOG используя DP/IO bus link и AS 417F

Нерезервированная конфигурация с AS 417F (одиночная станция)

Пример максимальной конфигурации нерезервированной архитектуры с одиночной станцией AS 417F.

PCS 7 QUADLOG DP/IO bus link вставляется вместо QUADLOG CPU в старую стойку контроллера, подключенную, через плату сопряжения к PROFIBUS DP Master интерфейсу одиночной станции AS 417H. К каждой станции AS 417F, можно подсоединить, через 2 встроенных PROFIBUS DP Master интерфейса, до 2 модулей PCS 7 QUADLOG bus link, каждый из которых имеющий 14 полностью и 28 частично сконфигурированных модулей QUADLOG-I/O. Актуальное количество зависит от типа канала и используемых модулей ввода/вывода. Типичная конфигурация имеет от 10 до 20 модулей QUADLOG I/O на одну PCS 7 QUADLOG DP/IO bus link.

Максимальная конфигурация может быть определена, используя калькуляцию памяти, приведенную в таблице ниже. При этом, требуемое количество памяти должно быть умножено на количество соответствующих модулей. Дополнительно, требуемое количество памяти для канала, должно быть умножено на количество соответствующих каналов. Суммарный объем памяти, не должен превышать 65 536 байт.

Калькулятор памяти						Тип канала	Количество каналов		Размер канала	Требуемая память для типа канала (байт)
Введите количество для каждого модуля и типа канала в соотвествующую ячейку и вычислите общую требуемую память.						ACDI	0	x	61	= 0
						ACDO	0	x	70	= 0
						ADIC	0	x	58	= 0
						AVDI	0	x	61	= 0
Тип модуля	Количество модулей		Требуемая память для модуля		Требуемая память для типа модуля (байт)	CAAI	0	x	102	= 0
						CAIC	0	x	90	= 0
						CAIP	0	x	106	= 0
CAI	0	x	623	=	0	CAIP	0	x	106	= 0
CAM	0	x	731	=	0	CAOC	0	x	106	= 0
CDM	0	x	731	=	0	CDDO	0	x	125	= 0
CDO	0	x	731	=	0	CDOC	0	x	82	= 0
EAM	0	x	623	=	0	CDSI	0	x	58	= 0
IDM	0	x	623	=	0	CEDO	0	x	125	= 0
ODM	0	x	623	=	0	CPIF	2	x	94	= 188
RTD	0	x	632	=	0	CPIT	0	x	58	= 0
SAM	0	x	623	=	0	DPOC	0	x	70	= 0
SDM+	3	x	731	=	2 193	EACI	0	x	82	= 0
VIM	0	x	635	=	0	EADO	0	x	61	= 0
DPIOB	1	x	400	=	400	EAOC	0	x	94	= 0
						EAVI	0	x	82	= 0
Общее количество требуемой памяти для модулей					2 781	IDMI	0	x	50	= 0
						RIC	0	x	106	= 0
Доступный размер памяти					65 535	RTD	0	x	114	= 0
						SADI	0	x	61	= 0
						SAIC	0	x	85	= 0
						SAOC	0	x	106	= 0
						SDOC	0	x	70	= 0
						SOEI	0	x	98	= 0
						SOEO	0	x	122	= 0
						TIC_	0	x	102	= 0
						VIC	0	x	98	= 0
						VPIF	0	x	94	= 0
						VPIT	0	x	58	= 0
Общая требуемая память для модулей и каналов					2 969	Требуемая память для каналов				= 188

Межузловое резервирование с AS 417FH (резервированная станция)

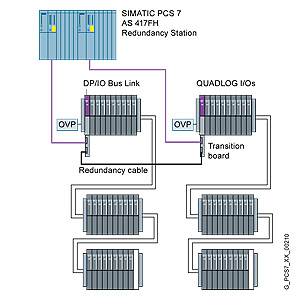

Пример конфигурации для межузлового резервирования с использованием AS 417FH (резервированная станция)

Пример конфигурации для децентрализованного резервирования с использованием AS 417H (AS 417-4-2H).
В случае межузлового резервирования, 2 резервированные PCS 7 QUADLOG DP/IO bus links распределяются по двум раздельным стойкам. В этих прежних подстойках контроллера QUADLOG, они заменяют существующие QUADLOG-CPU.

Каждый из двух резервированных PCS 7 QUADLOG DP/IO bus links соединяется через плату сопряжения с одним или двумя PROFIBUS DP Master интерфейсами, резервированной станции AS 417FH. Для синхронизации, две резервированные PCS 7 QUADLOG DP/IO bus links, дополнительно соединяются с DP/IO резервированной кабельной шиной через их платы сопряжения .

Показанный пример конфигурации нерезервированной архитектуры, может быть использован в межузловом резервировании (2 x 2 PCS 7 QUADLOG DP/IO bus links на один AS 417FH).
