Снижение допустимой мощностиSINAMICS G130 встраиваемого формата и связанные с ним компоненты системы рассчитаны на температуры окружающей среды 40 ° C и установку высоты до 2000 м над уровнем моря. При температуре окружающей среды> 40 ° C выходной ток должен быть уменьшен. Температура окружающей среды выше 55 ° С не допускается. При установке высот > 2000 м над уровнем моря, должно быть принято во внимание, что с увеличением высоты, давление воздуха уменьшается и, следовательно, плотность воздуха тоже. Как следствие, снижаются эффективность охлаждения и изоляции. Из-за снижения эффективности охлаждения, необходимо, с одной стороны, уменьшить температуру окружающей среды и, с другой стороны, снизить потери тепла в корпусе блока за счет снижения выходного тока, при котором температура окружающей среды ниже 40 ° С может быть компенсирована. В следующей таблице приведены допустимые значения выходного тока в зависимости от высоты установки и температуры окружающей среды (были приняты во внимание в указанных значениях допустимая компенсация между высотой установки и температуры окружающей среды <40 ° C - температура воздуха на входе на входе в корпус блока). Значения действительны при условии, что охлаждение потоком воздуха через блок гарантировано, как указано в технических данных. Как дополнительная мера для установки высот от 2000 м до 5000 м, необходим разделительный трансформатор для того, чтобы уменьшить перенапряжение в соответствии с EN 60664-1.SINAMICS инженерное руководство низкого напряжения содержит дополнительную информацию по этой теме и доступен как PDF-файла на компакт-диске в комплекте с каталогом D 11.
Снижение номинальных значений тока для встроенных устройств в зависимости от температуры окружающего / входного воздуха и высоты установки.
Уменьшение тока в зависимости от частоты импульса Чтобы уменьшить шум двигателя или увеличить выходную частоту, частота импульсов может быть увеличена по сравнению с заводскими установками. Когда частота импульса увеличивается, должен быть принят во внимание коэффициент снижения выходного тока. Этот коэффициент снижения должен быть применен к значению тока, указанному в технических данных. Инженерное руководство SINAMICS низкого напряжения содержит дополнительную информацию, и доступно в качестве PDF файла на компакт-диске, который включен в каталог D 11.
Снижение коэффициента выходного тока в зависимости от частоты импульсов для приборов с номинальной частотой импульсов 2 кГц
Снижение коэффициента выходного тока в зависимости от частоты импульсов для приборов с номинальной частотой импульсов 1,25 кГц
Перегрузочная способностьSINAMICS G130 приводы встроенного исполнения оснащены резервом перегрузки, например, для пускового момента. Это необходимо принимать во внимание при настройке, на случай всплеска большой нагрузки. В случае приводов с требованием защиты от перегрузки, соответствующие базовая нагрузка тока, следовательно, должно быть использовано в качестве основы для требуемой нагрузки. Критерием для перегрузки является то, что привод работает с базовой нагрузкой тока до и после перегрузки на основании продолжительности рабочего цикла 300 с. Базовый ток нагрузки IL для небольшой перегрузки основан на рабочем цикле 110% в течение 60 с или 150% в течение 10 с. Базовый ток нагрузки для высокой перегрузки IH основан на рабочем цикле 150% в течение 60 с или 160% в течение 10 с.

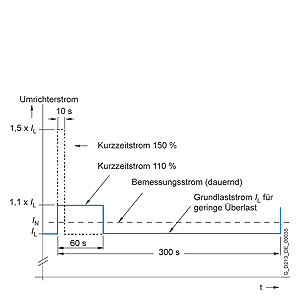

Низкая перегрузка

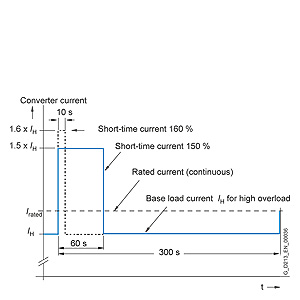

Высокая перегрузка |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
