Требования к машине

Установка для намотки химических волокон является последней стадией процесса.

В современный Установках для намотки химических волокон достигают скоростей намотки до 8000 м/мин. Это значит, что моталка перемещает от 2 до 12 нитей с этой скоростью и наматывает их на катушки. Готовые катушки меняются на лету, чтобы гарантировать непрерывность процесса намотки.

Катушка весит до 35 кг и может принимать несколько миллионов метров волокна. Разные требования к конструктивному исполнению катушек возникают из-за разных технологических величин, различных типов волокон а также в зависимости от вида процессов дальнейшей обработки. Тип катушек определяет поведение раскладчика нитей и последовательность процесса.

Сегодня намотчики волокон являются в большинстве случаев центральными моталками (ранее объемными моталками), т.е. приводятся в движение непосредственно сердечники катушек.

Позиция укладки устанавливается серводвигателем. Благодаря индивидуальным приводам для катушек и раскладки получается максимальная свобода для согласования движений и для производства катушек различных типов. Линейную скорость поверхности катушек воспринимает прижимной валик и передает в блок расчета диаметра. Рост диаметра катушек уравновешивается вращательным движением поворотного диска. При смене «на лету» сердечник с пустыми втулками ускоряется до текущей линейной скорости поверхности, полные катушки поворачиваются от прижимного валика, нити режутся и улавливаются новыми втулками. Как только новые (пустые) катушки касаются прижимного валика, процесс замены катушек закончен.

Основные требования к приводу и системе автоматизации:

• В процессе работы неисправный намотчик должен заменяться очень быстро.
• Адресация нового намотчика должна происходить автоматически.

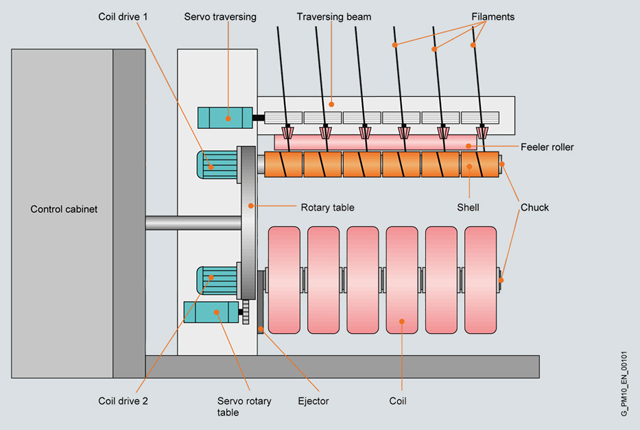

Принцип построения намотчика волокон
