SIPLUS RIC Compact: Модульные внешние станции удаленного управления

SIPLUS RIC Compact разработан со степенью защиты IP20, базирующийся на основных модулях A или D в которых интрегрированные входы/выходы могут быть гибко расширены с помощью 4-х субмодулей  (DI16/AI8/CO16) в зависимости от задачи. Модули разработаны для размещения в корпусах или шкафах и монтажа на DIN рейку друг за другом. Шина I/O основного модуля  соединяется с субмодулями посредством  соединительного кабеля через отверстие справа от основного модуля.

Особенности:

  • Компактное исполнение с различным питанием и интегрированными входами/выходами
  • Модули из прочной нержавейки, нечувствительные к электромагнитным воздействиям и коррозии
  • Электрическое (RS 232) или оптическое подсоединение (основной модуль FO) для соединения с центром управления
  • Защита от высокого напряжения свыше 3.5 kV на стороне процесса
  • Рабочий диапазон температур от -40 до +70 °C
  • LED дисплей
  • MTBF: 130 000 ч.

Благодаря высокой защищенности модулей SIPLUS RIC Compact от климатических условий, нет необходимости заботиться о поддержании температуры в шкафу и системы вентиляции. Это позволяет сохранить много места в шкафу, использовать компактный UPS или солнечные батареи для локального питания.

Основные модули

Модули SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO (справа)

SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO модули имеют одинаковые размеры: 140 x 240 x 83 (В x Ш x Г in mm). Основные различия:



SIPLUS RIC Main LAN

SIPLUS RIC Main FO

Питание:

24 … 110 V DC

Есть

Нет

110 … 230 V AC

Нет

Есть

Встроенные входы/выходы

Дискретные входы

16

16

Релейные выходы

16 x 1‑pole/8 x 2‑pole; выходной ток до 8 A

16 x 1‑pole/8 x 2‑pole; выходной ток до 8 A

Релейные входы

Нет

4

Встроенные интерфейсы

RS 232 для модема

1

1

Оптоволоконный

Нет

2

Ethernet RJ45 (10/100)

1

Нет

I/O bus для субмодулей

1

1

RS 232 для обслуживания

1

1


Отличия между SIPLUS RIC Main LAN and FO

Субмодули

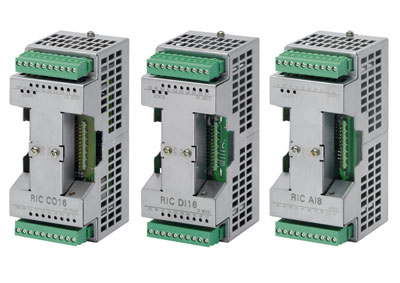

SIPLUS RIC Sub CO16 (слева), DI16 (в центре) и AI8 (справа)

SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO модули могут быть расширены с помощью следующих субмодулей:

  • SIPLUS RIC Sub DI16: 16 дискретных входов 24 ... 110 V DC, 2 группы по 8 входов
    • Запись сообщений с разрешением 1 ms
    • Типы сообщений: одиночное сообщение, двойное сообщение, быстрые контакты,  медленные счетчики
    • Настраиваемые параметры для каждого типа сообщений, например деактивация дребезга
    • Настраиваемый временной фильтр для последующей обработки сигналов: 1/2/4/8/16/32/64 ms
  • SIPLUS RIC Sub AI8: 8 аналоговые токовые входы (0 ... 20 mA), изолированные, самокалибрующиеся
    • Параметризуемые входные диапазоны: ± 2.5 mA, ± 5 mA, ± 10 mA, ± 20 mA or 4 ... 20 mA
    • Разрешение 12 бит + знак
    • Точность  ± 25 °C: ± 0.25%
    • Определение разомкнутой цепи в диапазоне 4 ... 20 mA
  • SIPLUS RIC Sub CO16: 16 релейные выходы, изолированные
    • Импульсные/непрерывные команды
    • 16 бит выходная уставка
    • Ток коммутации до 5 A

Все описанные субмодули имеют одинаковые размеры: 140 x 60 x 83 (В x Ш x Г в мм)
