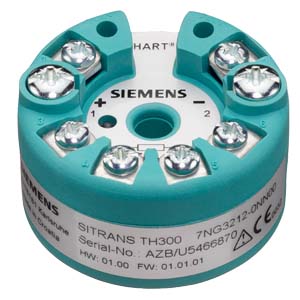

Термометр сопротивления

Измеряемая величина

Температура

Тип сенсора

• по IEC 60751

Pt25 ... Pt1000

• по JIS C 1604; a=0.00392 K-1

Pt25 ... Pt1000

• по IEC 60751

Ni25 ... Ni1000

• Особый тип

Специальная характеристика (макс. 30 точек)

Коэффициент датчика

0.25 ... 10 (адаптация базового типа, e.g. Pt100 для версии Pt25 ... Pt1000)

Единицы измерения

°C или °F

Подключение

• Стандартное подключение

1 термометр сопротивления (RTD) 2-х, 3-х, 4-х проводная система

• Вычисление среднего значения

2 идентичных термометра сопротивления по 2-х проводной технике для получения средней температуры

• Вычисление разности

2 идентичных термометра сопротивления по 2-х проводной

Интерфейс

• 2-х проводная система

параметрируемое сопротивление линии ≤ 100 Ω (сопротивление петли)

• 3-х проводная система

компенсации не требуется

• 4-х проводная система

компенсации не требуется

Ток сенсора

≤ 0.45 mA

Время отклика

≤ 250 ms для 1 датчика с контролем обрыва линии

Контроль обрыва линии

может быть отключен

Контроль короткого замыкания

может быть отключен (регулируемое значение)

Диапазон

параметрируемый

Мин. интервал измерения

10 °C (18 °F)

Характеристика

линейная по температуре или специальная характеристика

Потенциометрические датчики

Измеряемая величина

фактическое сопротивление

Тип сенсора

потенциометрические

Единицы

Ω

Подключение

• Стандартное подключение

1 потенциометрический датчик (R), 2-х, 3-х, 4-х проводный

• Вычисление среднего значения

2 потенциометрических датчика с 2-х проводной техникой для получения среднего значения

• Вычисление разности

2 потенциометрических датчика по 2-х проводной технике

Интерфейс

• 2-х проводная система

параметрируемое сопротивление линии ≤ 100 Ω (сопротивление петли)

• 3-х проводная система

компенсация не требуется

• 4-х проводная система

компенсация не требуется

Ток сенсора

≤ 0.45 мA

Время отклика

≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

может быть отключен

Контроль короткого замыкания

может быть отключен (регулируемое значение)

Диапазон

параметрируемый, макс. . 0 ... 2200 Ω (см. таблицу "Цифровая погрешность измерения")

Мин. интервал измерения

5 Ω ... 25 Ω (см. таблицу "Цифровая погрешность измерения")

Характеристика

линейная по сопротивлению или специальная характеристика

Термопары

Измеряемая величина

Температура

Тип сенсора (термопара)

• тип B

Pt30Rh-Pt6Rh to DIN IEC 584

• тип C

W5%-Re to ASTM 988

• тип D

W3%-Re to ASTM 988

• тип E

NiCr-CuNi to DIN IEC 584

• тип J

Fe-CuNi to DIN IEC 584

• тип K

NiCr-Ni to DIN IEC 584

• тип L

Fe-CuNi to DIN 43710

• тип N

NiCrSi-NiSi to DIN IEC 584

• тип R

Pt13Rh-Pt to DIN IEC 584

• тип S

Pt10Rh-Pt to DIN IEC 584

• тип T

Cu-CuNi to DIN IEC 584

• тип U

Cu-CuNi to DIN 43710

Единицы

°C или °F

Подключение

• Стандартное подключение

1 термопара (TC)

• Вычисление среднего значения

2 термопара (TC)

• Вычисление разности

2 термопара (TC) TC1 – TC2 or TC2 – TC1

Время отклика

≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

может быть отключен

Компенсация холодного спая

• Внутреннее

со встроенным термометром сопротивления Pt100

• Внешнее

внешним Pt100 IEC 60571 (2-х, 3-х проводное подсоединение)

• Внешнее фиксированное

температура холодного спая может быть задана в виде фикс. значения

Диапазон

параметрируемый

Мин. интервал измерения

мин. 50 ... 199 °C (90 ... 180 °F)

Характеристика

линейная по температуре или специальная характеристика

Милливольтовый сенсор

Измеряемый диапазон

постоянное напряжение

Тип сенсора

Источник постоянного напряжения (возможно задание через внешний подключенный резистор)

Единицы

мВ

Время отклика

≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

может быть отключен

Контроль короткого замыкания

может быть отключен (регулируемое значение)

Диапазон

-10 ... 70 мВ
-100 1100 мВ

Мин. интервал измерения

2 мВ или 20 мВ

Перегрузочная способность входа

-1.5 ... +3.5 V DC

Внутреннее сопротивление

≥ 1 MΩ

Характеристика

линейная по напряжению или специльная характеристика

Выход

Выходной сигнал

4 ... 20 мA, 2-проводной

С SITRANS TH300, с коммуникацией по HART Rev. 5.9

Питание

11 ... 35 V DC (to 30 V with EEx)

Макс. нагрузка

(U_aux – 11 V)/0.023 A

Выход за диапазон

3.6 ... 23 мA, непре(по умолчанию: 3.84 mA ... 20.50 mA)

Ошибка сигнала

3.6 ... 23 мA, непрерывно настраиваемый (по умолчанию: 22.8 mA)

Цикл сэмплирования

0.25 s номинал

Демпфирование

программируемый фильтр 1-го порядка 0 ... 30 с (параметрируемый)

Защита

от обратной полярности

Электрически изолирован

входа от выхода(1 kV_eff)

Погрешность измерения

Ошибки цифровых измерений

См. таблицу "цифровая погрешность измерения"

Нормальные условия

• Питание

24 V ± 1%

• Нагрузка

500 Ω

• Температура хранения

23 °C

• Время разогрева

> 5 мин.

Ошибка в аналоговом выходе

< 0.1 % от интервала

Ошибка холодного спая термопары

< 0.5 °C (0.9 °F)

Влияние температуры

< 0.1% от макс. интервала/10°C (18 °F)

Влияние питания

< 0.005% от интервала/V

Влияние импеданса нагрузки

< 0.012% от интервала/100 Ω

Долгосрочный дрейф

• За месяц

< 0.02% от макс. интервала

• После 1 года

< 0.03% от макс. интервала

• После 5 лет

< 0.04% от макс. интервала

Окружающие условия

Внешняя температура

Температура хранения

-40 ... +85 °C (-40 ... 185 °F)

Температуры эксплуатации

-40 ... +85 °C (-40 ... 185 °F)

Относительная влажность

< 98%, конденсат

Электромагнитная совместимость

в соответствии с  DIN EN 61326 и NE21

Конструкция

Материал

пластик, залитый

Вес

50 г

Размеры

см. "Габаритные чертежи"

Поперечное сечение жил

макс. 2.5 мм² (AWG 13)

Степень защиты по  EN 60529

• Корпус

IP40

• Терминал

IP00

Сертификаты и допуски

Взрывозащита по ATEX

• "Искробезопасность" тип защиты

II 1G EEx ia IIC T6/T4
II 2(1)G EEx ia/ib IIC T6/T4

• Тип защиты "невоспламеняющееся оборудование с ограниченной энергией"

II 3G EEx nAL IIC T6/T4

• EC сертификат

PTB 05 ATEX 2040X

Взрывозащита по FM для USA и Canada (cFM_US)

• FM допуск

PID 3024169

• Степень защиты

IS Cl I, II, III, Div 1, GP ABCDEFG T4/T5/T6
IS Cl I, ZN 0, 1 AEx ia IIC T4/T5/T6
NI Cl I, II, III, Div 2, GP ABCDFG T4/T5/T6
Cl I, ZN2, GP IIC T4/T5/T6

Требование к ПО для SIPROM T

Операционная система ПК:

Windows ME, 2000 and XP; also Windows 95, 98 and 98 SE, но только при подключении модема RS 232.

°C (°F)

°C

(°F)

°C

(°F)

По IEC 60751

Pt25

-200 ... +850 (-328 ... +1562)

10

(18)

0.2

(0.36)

Pt50

-200 ... +850 (-328 ... +1562)

10

(18)

0.15

(0.27)

Pt100 ... Pt200

-200 ... +850 (-328 ... +1562)

10

(18)

0.1

(0.18)

Pt500

-200 ... +850 (-328 ... +1562)

10

(18)

0.15

(0.27)

Pt1000

-200 ... +350 (-328 ... +662)

10

(18)

0.15

(0.27)

По JIS C1604-81

Pt25

-200 ... +649 (-328 ... +1200)

10

(18)

0.2

(0.36)

Pt50

-200 ... +649 (-328 ... +1200)

10

(18)

0.15

(0.27)

Pt100 ... Pt200

-200 ... +649 (-328 ... +1200)

10

(18)

0.1

(0.18)

Pt500

-200 ... +649 (-328 ... +1200)

10

(18)

0.15

(0.27)

Pt1000

-200 ... +350 (-328 ... +662)

10

(18)

0.15

(0.27)

Ni 25 to Ni1000

-60 ... +250 (-76 ... +482)

10

(18)

0.1

(0.18)

Ω

Ω

Ω

сопротивление

0 ... 390

5

0.05

сопротивление

0 ... 2200

25

0.25

°C

(°F)

°C

(°F)

°C

(°F)

Тип B

0 ... +1820

(32 ... 3308)

100

(180)

2

(5.4)

Тип C (W5)

0 ... 2300

(32 ... 4172)

100

(180)

2

(3.6)

Тип D (W3)

0 ... 2300

(32 ... 4172)

100

(180)

2

(3.6)

Тип E

-200 ... +1000

(-328 ... +1832)

50

(90)

1

(1.8)

Тип J

-210 ... +1200

(-346 ... +2192)

50

(90)

1

(1.8)

Тип K

-230 ... +1370

(-382 ... +2498)

50

(90)

1

(1.8)

Тип L

-200 ... +900

(-328 ... +1652)

50

(90)

1

(1.8)

Тип N

-200 ... +1300

(-328 ... +2372)

50

(90)

1

(1.8)

Тип R

-50 ... +1760

(-58 ... +3200)

100

(180)

2

(3.6)

Тип S

-50 ... +1760

(-58 ... +3200)

100

(180)

2

(3.6)

Тип T

-200 ... +400

(-328 ... +752)

40

(72)

1

(1.8)

Тип U

-200 ... +600

(-328 ... +1112)

50

(90)

2

(3.6)

мВ

мВ

мкВ

милливольтовый сенсор

-10 ... +70

2

40

милливольтовый сенсор

-100 ... +1100

20

400
