SIMATIC HawkEye 40, 40T

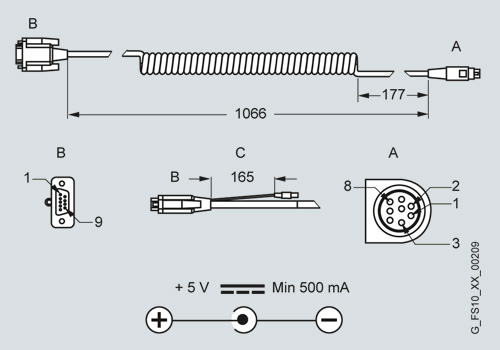

Кабель RS232



Разъём A

Контакт No.

Разъём B

Контакт No.

Разъём C

Назначение

Толщина

Цвет

1

1

центральный провод

V+ (5 V ±0.5 V)

24 AWG

красный

2

2

-

TX

28 AWG

коричневый

3

3

-

RX

28 AWG

оранжевый

4

-

-

не подсоединён

-

-

5

-

-

не подсоединён

-

-

6

-

-

не подсоединён

-

-

7

-

-

не подсоединён

-

-

8

5

кольцо

заземление

24 AWG

чёрный

9

-

-

не подсоединён

-

-

оболочка

-

-

экранирование

-

неизолированный

Назначение контактов кабеля RS232

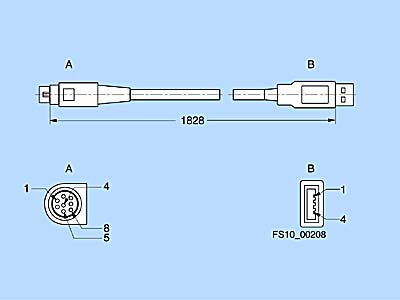

Кабель USB



Разъём A

Контакт No.

Разъём B

Контакт No.

Назначение

Толщина

Цвет

1

1

V+ (5 V ±0.5 V)

24 AWG

красный

2

-

не подсоединён

-



3

-

не подсоединён

-



4

3

D+

28 AWG

зелёный (многожильный)

5

2

D-

28 AWG

белый (многожильный)

6

-

не подсоединён

-

-

7

-

не подсоединён

-

-

8

4

заземление

24 AWG

чёрный

пробка

оболочка

экранирование

-

неизолированный

Назначение контактов кабеля USB
