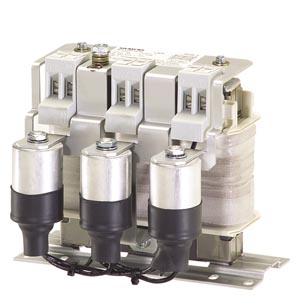

Синусоидальные фильтры устанавливаются на выходе преобразователей частоты, и токи двигателя протекают через него. Выходные величины преобразователя частот изменяются и фильтруются таким образом, что напряжения и токи на двигателе становятся практически синусоидальными. Это приводит к уменьшению потерь в двигателе и его работа становиться менее шумной. При использовании длинных кабельных линий  к двигателю синусоидальные фильтры снижают также пики токов нагрузки, обусловленные наличием емкости кабелей.

Двигатели с повышенной защитой против взрыва EX(d) могут получать питание от преобразователей частоты при использовании синусоидального фильтра. Если синусоидальный фильтр размещается выше Ex(d) двигателя в преобразователе, пожалуйста, свяжитесь с нами для получения более подробной информации об условиях эксплуатации.

Допустимые длины кабельных линий к двигателю при использовании синусоидальных фильтров:

• 200 м при экранированном (с металлической оболочкой) кабеле двигателя
• 300 м при неэкранированном (с пластмассовой оболочкой) кабеле двигателя

Примечание:

Перечень параметров, которые не должны быть превышены:

• Максимальная длина кабеля двигателя 200 м при экранированном кабеле
• Максимальная длина кабеля двигателя 300 м при неэкранированном кабеле
• Максимальное поперечное сечение кабелей двигателей для классов работы:
  • до 2.2 kВт/1.5 мм²
  • > 2.2 kВт ≤ 7.5 kВт/2.5 мм²
  • > 7.5 kВт ≤ 11 kВт/4 мм²
  • > 11 kВт ≤ 22 kВт/10 мм²
  • > 22 kВт ≤ 30 kВт/16 мм²
  • > 30 kВт ≤ 37 kВт/25 мм²
  • > 37 kВт ≤ 50 kВт/35 мм²
  • > 50 kВт ≤ 75 kВт/70 мм²
• Максимальная частота ШИМ 8 kГц
• Максимальная частота на двигателе с выходным реактором 200 Гц
• Максимальная частота на двигателе с синусоидальным фильтром 100 Гц
• UN 3 AC 500 В +5% (+10% синусоидальный фильтр)

Если эти параметры не удовлетворяют вашим требованиям, возможны решения по условиям клиента. Для получения дальнейшей информации обратитесь в Бремен:
E-Mail: MD_Anfrage@brmr.siemens.de

Для синусоидальных фильтров, не приведенных в данных для заказа:
