Классическая топология

В класической топологии, все линейные и магистральные устройства сопряжения - традиционные  линейно-зонные KNX устройства.

Эта надежная, проверенная и широко применяемая топология. Длина шинного кабеля ограничена пространством одного здания.

Современная топология

В современной топологии магистральные устройства сопряжения заменены на шлюзы N 146 IP.

В этом случае (для примера), благодаря использованию стандартных сетевых компонентов, связь между двумя зданиями более не ограничена длиной шинного кабеля.

Другие системы, такие как оптоволокно или W-LAN, также могут быть использованы для связи отдельных зданий и для обмена телеграммами с групповыми адресами.

Инновационная топология

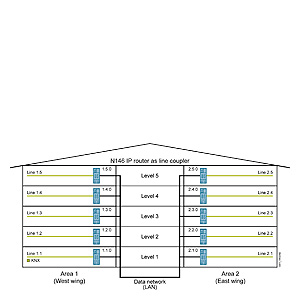

В этой инновационной топологии все линейные устройства сопряжения заменены на шлюзы N 146 IP.

Магистральные устройства сопряжения больше не нужны. Эта конфигурация дает возможность связывать каждый уровень здания по  сети и использовать уже существующую LAN сеть.

Кроме того, корректно настроенные N 146 IP шлюзы делают ввод в эксплуатацию и больших и малых проектов проще и быстрее и, в дальнейшем, проще в обслуживании.
