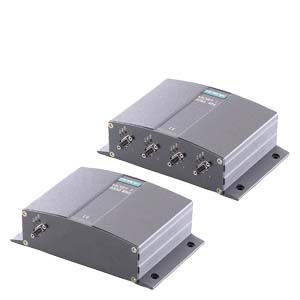

ASM 454/424, ASM 754/724, ASM 854/824

Интерфейсный модуль

ASM 454, ASM 754, ASM 854

ASM 424, ASM 724, ASM 824

Последовательныйинтерфейс с пользователем

ROFIBVUS-DP-V1,
9-конт. сверхминиатюрный D-образный штекер
(номер для заказа 6ES7 972-0BA11-0XA0)

RS 232/RS 422
9-конт. сверхминиатюрный D-образный штекер

Длина кабеля, макс.

см. PROFIBUS

30 m у RS232,

500 m у RS422

Процедура/протокол

EN 50170 том 2 PROFIBUS

3964 R

Скорость передачи

от 9600 кБод до 12 МБод
(автоматическое распознавание)

38.4 bit/s

Макс. длина блока

4 слова циклически/ 238 байт ациклически

238 байт

Макс. длина блока

4 x 9-контакт. сверхминиатюрных D-образных розетки

Длина кабеля, макс.

55 м для SLA; 1000 м для SLG

Присоединяемые SLA

MOBY I: макс. 4 x SLG4x (параллельный режим)
MOBY E: макс. 4 x SLA 7x (мультиплексный режим)
MOBY F: макс. 4 x SLA 8x (параллельный режим)
Указание: смешанная конфигурация невозможна

Функции программного обеспечения



Программирование

Зависит от master-устройства
PROFIBUS-DP-V1

Зависит от ПК/системы автоматизации

Имеющееся программное

FC45 для SIMATIC

Библиотека на языке C

  • Адресация MDS

Доступ непосредственно через адреса

  • Команды

Инициализация MDS, чтение данных из MDS, запись данных на MDS и т.д.

Питающее напряжение



  • номинальное значение

24 В пост. тока (отдельный разъем)

  • допустимый диапазон

от 20 до 30 В пост. тока

Потребление тока

250 mA

Ток включения, макс.

1,1 A (без SLA)

Крепление

4 винта M5

Род защиты

P 40 (более высокая степень защиты по запросу)

Среднее время наработки на отказ
(при 40 °C)

1 x 105 часов

Корпус



  • размеры (Ш × В × Г)

205 мм x 130 мм x 60 мм (без штекера)

  • материал

алюминий

  • цвет

антрацит

Температура окружающей среды



  • во время работы

от -25 до + 55 °C (конденсация недопустима)

  • при транспортировке и хранении

от -40 до + 85 °C (конденсация недопустима)

Вес, около

1.3 кг
