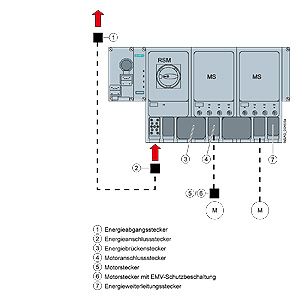

Основное исполнение пускателя двигателя ET 200pro

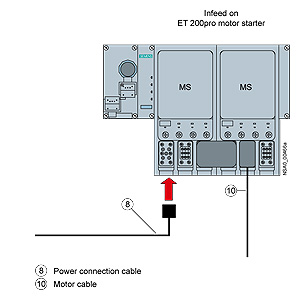

Ввод питания для пускателя ET 200pro

Ввод питания на изолированном модуле

Обозначения:

(1) Разъем силового фидера

(2) Силовые соединительные разъемы

(3) Разъем силового штекера

(4) Разъемы подключения двигателя

(5) Разъемы подключения к двигателю

(6)Разъемы двигателя с EMC подавляющими цепями

(7) Разъемы для подключения силовых модулей расширения

(8) Подключение силового кабеля

(9) Подключение силового кабеля для отдельного модуля

(10) Кабели двигателей
