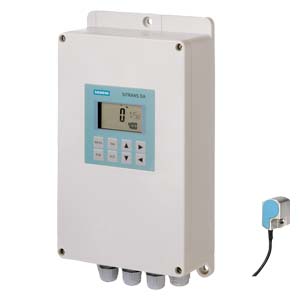

Особенности продукта

Непрерывный и независимый контроль состояния:

• нагнетательных клапанов, для определения утечки
• мембран, для определения усталости металлов
• температурной нагрузки масла гидравлики

Вывод информации о состоянии в систему управления процессом:

      через цифровые выходы

• цифровая передача через PROFIBUS DP или PROFIBUS PA

Простое управление и параметрирование :

• Локально, через цифровой дисплей и кнопок
• PROFIBUS DP и PROFIBUS PA

Принцип работы

Принцип измерения

Утечки нагнетательных клапанов поршневых насосов являются потоками, в которых возникают кавитации. Это приводит к возникновению звуковых колебаний, которые передаются на корпус клапана, где они регистрируются сенсором шумов конструкции изделия и SITRANS DA400, расположенным снаружи.

В SITRANS DA400 используется тот факт, что как при открытом, так и при закрытом неповрежденном клапане, кавитаций не возникает, и замеренный уровень шума соответствует рабочему шуму насоса. Однако при закрытом поврежденном клапане, напротив, возникают кавитации, что может быть обнаружено по периодическому возрастанию уровня шума. Измеренное SITRANS DA400 значение в точности соответствует этому приросту уровня шумов.

Измерение происходит в ультрозвуковом диапазоне.  Таким образом отфильтровывается рабочий шум насоса и шум закрывания клапанов.

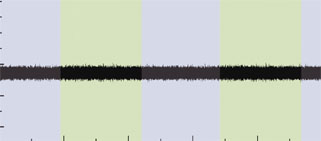

Сигнал сенсора шума при неповрежденном клапане

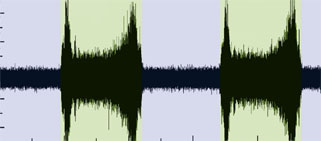

Сигнал сенсора шума при поврежденном клапане

Принцип работы сенсора

Работа сенсора шума конструкции основана на пьезоэлектрическом принципе. Шум конструкции передается в сенсор через его основание (монтажную поверхность) и преобразуется внутри него в электрическое напряжение. Это напряжение усиливается в сенсоре, а затем передается через кабель.

Частотный диапазон сенсора лежит в ультрозвуковой области. Сенсор является ненаправленным, тю ею угол, под которым звуковые волны падают на основание сенсора, не играет никакой роли.

принцип работы электроники

SITRANS DA400, функциональная схема электроники
