Станция обслуживания

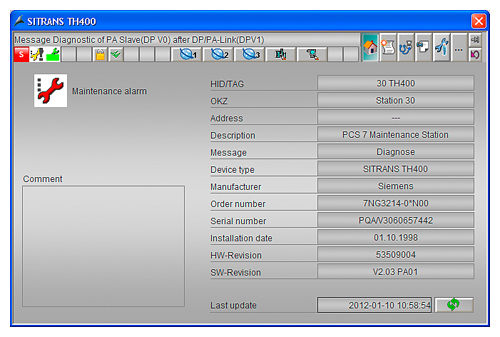

Диагностическое сообщение компонентов

Станция обслуживания концентрирует всю информацию, необходимую для обслуживания всех системных компонентов. Для получения более полной диагностической информации поддерживается возможность перехода с краткого обзора на окно диагностической информации соответствующего аппаратного уровня. Получение сообщения об ошибке приводит к автоматическому переключению на соответствующее окно диагностической информации. Для каждого компонента может отображаться следующая информация:

  • диагностическое состояние компонента;
  • информация о компоненте, включая имя тега, данные о производителе, серийном номере и т.д.;
  • диагностические сообщения компонента;
  • визуализация типа и текущего состояния компонента с учетом степени срочности его обслуживания.
Расширенная информация по IEC 61804-2

Описание свойств большого количества приборов полевого уровня выполняется на языке EDD, соответствующего требованиям международного стандарта IEC 61804-2. Эти описания используются пакетом SIMATIC PDM для получения расширенной информации о соответствующем приборе:

  • Детальная диагностическая информация:
    • информация производителя;
    • информация о характере ошибки;
    • дополнительная документация
  • Отображение зарегистрированных изменений (последняя актуальная версия) с указанием лиц, времени и типа сделанных изменений.
  • Обзор параметров настройки компонента с возможностью сравнения реальных настроек с проектными данными.
Универсальные обозначения

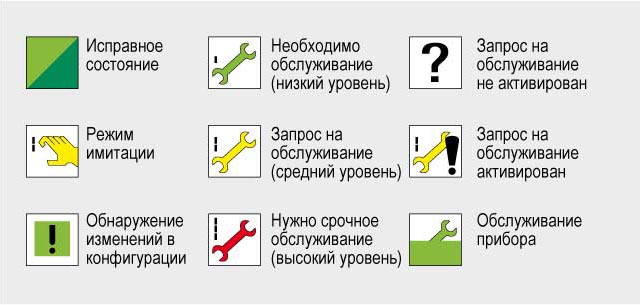

Универсальные обозначения состояний обслуживания

Для визуализации состояний всех приборов полевого уровня, контроллеров, сетевых компонентов, OS станций используется однородный набор иконок и однородный набор диагностических шаблонов. Объем отображаемой диагностической информации зависит от типа конкретного прибора.



Типовые последовательности и циклы обслуживания
  • Интеллектуальные приборы полевого уровня способны выполнять функции самодиагностики, распознавать угрозу появления отказа и сигнализировать об этой угрозе.
  • Диагностическая информация о сетевых компонентах и базовых компьютерных системах передается в станцию обслуживания через OPC SNMP.
  • Компоненты, нуждающиеся в обслуживании, помечаются на станции обслуживания соответствующим символом. Ввод таких пометок автоматически регистрируется в журнале и снабжается отметками даты и времени. Параллельно с этим для приборов полевого уровня SIMATIC PDM производит сбор детальной диагностической информации.
  • На технологической иерархии предприятия специалисты сервисных служб находят компоненты, нуждающиеся в обслуживании, и могут получить быстрый доступ к более подробной информации. Эта информация может содержать тип прибора, его местоположение, связанные с ним теги и т.д.
  • Существующая детальная диагностическая информация о причинах отказа может быть отображена в окне диагностики. В зависимости от типа отказавшего прибора эта информация может содержать описание ошибки, причины отказа, тренды кривых, инструкцию по обслуживанию..
  • Для принятия решения оценка ошибки может быть выполнена в окне обслуживания. Это окно позволяет выводить комментарии, инструкции по обработке ошибки, порядковый номер в очереди выполнения запросов на обслуживание, повышать/ снижать приоритетность запроса на обслуживание. Все выполняемые действия могут регистрироваться. В регистрационный журнал заносится информация соответствующего шаблона с идентификаторами, сообщения, детальная диагностическая информация, инструкции, примечания и состояния.
  • Запрос со всей сопутствующей информаций передается в соответствующие сервисные службы. Такой запрос на станции обслуживания обозначается символом обслуживания прибора. Этот статус становится доступным всем вовлеченным в работу службам..
  • После обслуживания прибора и передачи соответствующей информации на станцию обслуживания изображение прибора возвращается к нормальному виду. Весь цикл обслуживания прибора автоматически регистрируется на станции обслуживания без дополнительных операций конфигурирования на верхних уровнях управления.
