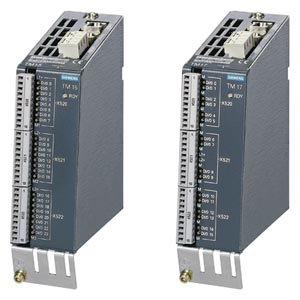

На терминальном модуле расположены:

• 2 разъёма DRIVE-CLiQ
• Разъём подключения питания электроники DC 24 В
• Логическое состояние каналов отображается соответствующими зелёными светодиодами.
• Состояние терминального модуля M15 / TM17 расширенной функциональности индицируется многоцветным светодиодом.

Экран сигнального кабеля подключается к терминальным модулям TM15 и TM17 расширенной функциональности посредством соединительных клемм экрана, например, тип SK8 фирмы Phoenix Contact или тип KLBÜ CO 1 фирмы Weidmuller.
Терминальные модули TM15 и TM17 расширенной функциональности устанавливаются на профильную монтажную шину по DIN EN 50 022 (35 x 15 / 7,5 мм).
