MASSFLO MASS 2100 Di 3 до Di 40
|
Версии (mm (inch))
|
Разм.
|
DI 3 (1/8)
|
DI 6 (¼)
|
DI 15 (5/8)
|
DI 25 (1)
|
DI 40 (1½)
|
|
Внутренний диаметр трубки
|
mm (inch)
|
3.0 (0.12)
|
6.0 (0.24)
|
14.0 (0.55)
|
29.7 (1.17)
|
43.1 (1.70)
|
|
Толщина стенки
|
mm (inch)
|
0.5 (0.02)
|
1.0 (0.04)
|
1.0 (0.04)
|
2.0 (0.08)
|
2.6 (0.10)
|
|
Диапазон измерения
|
kg/h (lb/h)
|
0 … 250 (0 … 550)
|
0 … 1000 (0 … 2200)
|
0 … 5600 (0 … 12345)
|
0 … 25000 (0 … 55100)
|
0 … 52000 (0 … 114600)
|
|
Плотность
|
g/cm3 (lb/inch3)
|
0 … 2.9 (0 … 0.10)
|
|
Фракции
|
°Brix
|
0 … 100
|
|
Температура
|
|
|
| |
°C (°F)
|
-50 … +180 °C (-58 … +356 °F)
|
|
Давлене среды мах.
|
|
|
|
Stainless steel
|
bar (psi)
|
230 (3336)
|
265 (3844)
|
130 (1885)
|
110 (1595)
|
105 (1523)
|
|
Hastelloy C22/2.4602
|
bar (psi)
|
350 (5076)
|
410 (5946)
|
200 (2900)
|
185 (2683)
|
not available
|
|
Mатериалы
|
|
|
Трубки, фланцы и резьбовые соединения
|
|
Stainless steel AISI 316L/1.4435
|
|
Hastelloy C22/2.4602
|
не применимо
|
|
Материал корпуса
|
|
IP67 (NEMA 4) and stainless steel AISI 326L/1.4404
The housing is not rated for pressure containment
|
|
Соединение с процессом
|
|
|
|
Фланцы
|
|
|
|
DIN 1092-1, PN 40
|
|
|
DN 10
|
DN 15
|
DN 25
|
DN 40
|
|
ANSI B16.5, Class 150
|
|
|
½”
|
½”
|
1”
|
1½”
|
|
ANSI B16.5, Class 600 (Class 300)
|
|
|
½”
|
½”
|
1”
|
1½”
|
|
Пищевые резьбовые соединения,
PN 16/25/40
|
|
|
|
DIN 11851
|
|
|
DN 10
|
DN 15
|
DN 32
|
DN 40
|
|
ISO 2853/BS 4825 part 4 (SS3351)
|
|
|
25 mm
|
25 mm
|
38 mm
|
51 mm
|
|
Пищевые клампы
(PN 16)
|
|
|
|
ISO 2853/BS 4825 part 3 (SS3016)
|
|
|
25 mm
|
25 mm
|
38 mm
|
51 mm
|
|
Резьбы
|
|
|
|
|
|
|
|
ISO 228/1, PN 100
|
|
G¼” female
|
G¼” male
|
G½” male
|
G1“male
|
G2“male
|
|
ANSI/ASME B1.20.1, PN 100
|
|
¼” NPT female
|
¼” NPT male
|
½” NPT male
|
1“ NPT male
|
2“ NPT male
|
|
Кабельныве вводы
|
|
Multiple plug connection to sensor 5 x 2 x 0.35 mm2 twisted and screened in pairs, ext. Ø 12 mm
|
|
Ex-version
|
|
Ex ia IIC T3-T6, DEMKO 03 ATEX 135252X
|
|
Вес
|
kg (lb)
|
4 (8.8)
|
8 (17.6)
|
12 (26.5)
|
48 (105.8)
|
70 (154.5)
|

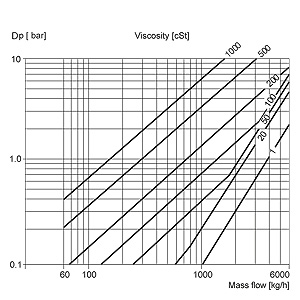

Падение давления
MASS 2100 DI 3 (1/8”), для плотности = 1000 kg/m3
MASS 2100 DI 6 (¼“), для плотности = 1000 kg/m3
MASS 2100 DI 15 (½”), для плотности = 1000 kg/m3
MASS 2100 DI 25 (1”), для плотности = 1000 kg/m3
MASS 2100 DI 40 (1½”), для плотности = 1000 kg/m3
Кривые зависимости Давление/Температура

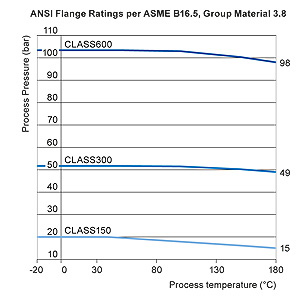

ASME фланцы B16.5 stainless steel
ASME фланцы B16.5 Hastelloy C22/2.4602

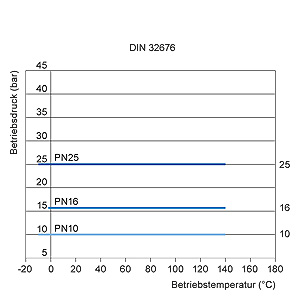

DIN 32676 фланцы stainless steel (PN 10 ... PN 25)

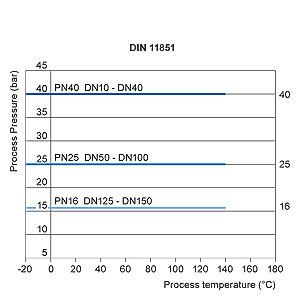

DIN 11581 фланцы stainless steel (PN 25 ... PN 40)

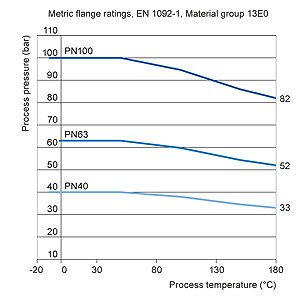

EN 1092 фланцы stainless steel (PN 40 ... PN 100)

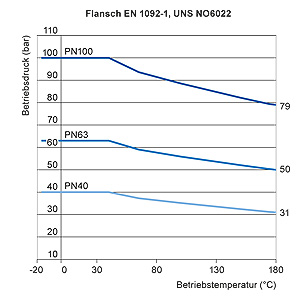

EN 1092 фланцы Hastelloy C22/2.4602 (PN 40 ... PN 100)

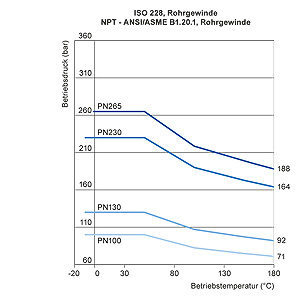

ISO 228 и NPT трубная резьба stainless steel (PN 100 ... PN 265)

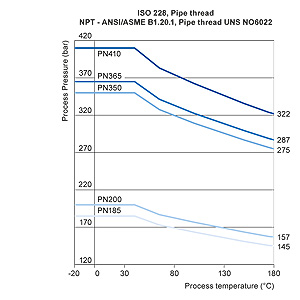

ISO 218 и NPT трубная резьба stainless steel (PN 185 ... PN 410)
|
