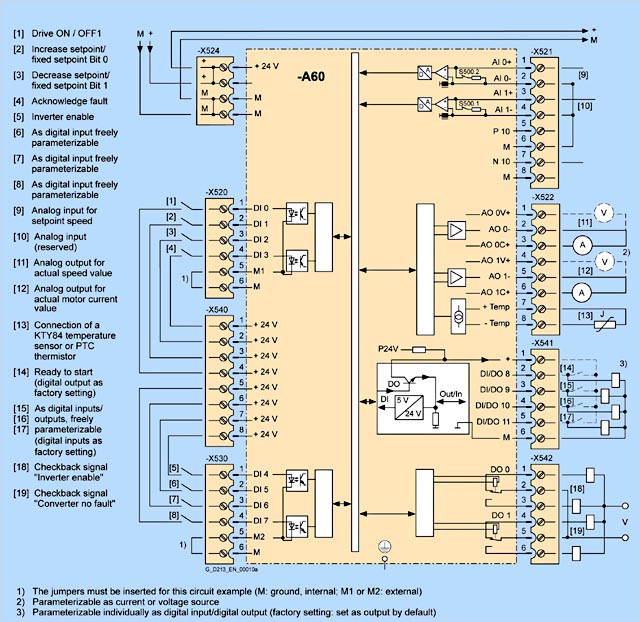

X540: 1‑8

P24

24 V DC напряжение питания для входов
DI0-DI7 и DI/DO8-DI/DO11

X520: 1

DI0

Цифровые опроразвязанные входы

On/Off1

Входы свободно параметризуемые

X520: 2

DI1

Увеличение уставки / фиксированная уставка, бит 0

X520: 3

DI2

Уменьшение уставки / фиксированная уставка, бит 1

X520: 4

DI3

Сбой подтверждения

X520: 5

M1

Общий (земля) для цифровых входов
DI0-DI3

X520: 6

M

Общий (земля) для P24

Вспомогательное питание для цифровых входов

X530: 1

DI4

Цифровые опроразвязанные входы

Разрешить работу

Преобразователь в "standby" и ждёт сигнала разрешения

X530: 2

DI5

Входы свободно параметризуемые

X530: 3

DI6

X530: 4

DI7

X530: 5

M2

Общий (земля) для цифровых входов

DI4-DI7

X530: 6

M

Общий (земля) для P24

Вспомогательное питание для цифровых входов

X541: 1

P24

X541: 2

DI/DO8

Цифровые входы/выходы (подвязанные)

Готов к включению  (по умолчанию цифровой выход)

Входы/выходы свободно параметризуемые

X541: 3

DI/DO9

По умолчанию вход

X541: 4

DI/DO10

По умолчанию вход

X541: 5

DI/DO11

По умолчанию вход

X541: 6

M

Общий провод (земля)для P24 и цифровых входов/выходов

X521: 1

AI 0 +

Дифференциальные аналоговые входы для:

–10 V  +10 V

+4 mA  +20 mA

–20 mA  +20 mA

0 mA  +20 mA

Выключатель S500 переключает между током и напряжением

По умолчанию вход регулирования скорости от  0 mA до 20 mA

Положительный дифференциальный вход тока или напряжения

X521: 2

AI 0 ‑

Отрицательный дифференциальный вход тока или напряжения

X521: 3

AI 1 +

Резерв

Положительный дифференциальный вход тока или напряжения

X521: 4

AI 1 ‑

Отрицательный дифференциальный вход тока или напряжения

X521: 5

P10

±10 V вспомогательное напряжение (10 mA) для подключения потенциометра ввода задания через аналоговый вход

+10 V

X521: 6

M

Общий для  ±10 V

X521: 7

N10

–10 V

X521: 8

M

Общий для  ±10 V

X522: 1

AO 0V+

Аналоговые выхода:

–10 V to +10 V

+4 mA to +20 mA

–20 mA to +20 mA

0 mA to +20 mA

Текущая скорость

По умолчанию

0 mA  20 mA

Аналоговый выход напряжения +

X522: 2

AO 0 Bez

Вход базовой точки для тока/напряжения

X522: 3

AO 0A+

Аналоговый выход тока+

X522: 4

AO 1V+

Текущий ток двигателя

По умолчанию

 0 mA  20 mA

Аналоговый выход напряжения +

X522: 5

AO 1 Bez

Вход базовой точки для тока/напряжения

X522: 6

AO 1A+

Аналоговый выход тока+

X522: 7

KTY+

Датчик температуры KTY84 (от 0 °C до 200 °C) или PTC (R_cold ≤ 1.5 kOhm)

Тип датчика должен быть запрограммирован

X522: 8

KTY‑

X542: 1

DO 0.NC

Выход реле (переключаемый контакт)

Максимальное переключаемое напряжение:

 AC 250 V, DC 30 V

Максимальная коммутируемая мощность при  AC 250 V: 2000 VA

Максимальная коммутируемая мощность при  DC 30 V: 240 W

Контрольный:

Разрешение работы

контакт NC

X542: 2

DO 0.COM

Общий

X542: 3

DO 0.NO

контакт NO

X542: 4

DO 1.NC

Выход реле (переключаемый контакт)

Максимальное переключаемое напряжение:

 AC 250 V, DC 30 V

Максимальная коммутируемая мощность при   AC 250 V: 2000 VA

Максимальная коммутируемая мощность при   DC 30 V: 240 W

Контрольный:

нет отказа

контакт NC

X542: 5

DO 1.COM

Общий

X542: 6

DO 1.NO

контакт NO
