Основной задачей SIWAREX FTA является высокоточное измерение текущего веса в максимум трех диапазонах и точное управление процессами взвешивания.

Весоизмерительный модуль автоматически управляет взвешиванием. За счет интеграции в SIMATIC существует возможность непосредственно влиять на процессы взвешивания с помощью программы SPS. Таким образом происходит рациональное разделение задач: Функции быстрого взвешивания реализуются в SIWAREX FTA, а блокировка и распределение сигналов - в SIMATIC-CPU.

Весоизмерительные функции

SIWAREX FTA легко настроить на различные автоматические функции взвешивания.

Доступны следующие функции измерения веса:

• NSW (Nicht selbsttätige Waage / неавтоматический взвешивающий инструмент) по OIML R76
• SWA (Selbsttätige Waage zum Abwägen / автоматический гравиметрический инструмент для развески) по OIML R61
• SWE (Selbsttätige Waage für Einzelwägung / инструмент для автоматического взвешивания) по OIML R51
• SWT (Selbsttätige Waage zum diskontinuierlichen Totalisieren / дискретный суммирующий взвешивающий инструмент) по OIML R107

Контроль и управления сигналами и состоянием весов

В процессе взвешивания модуль SIWAREX FTA контролирует сигналы и состояние весов. Оптимизированный обмен данными внутри SIMATIC позволяет напрямую обрабатывать сигналы и состояния весов в SPS-программе.

За счет воздействия на процессы взвешивания со стороны SPS SIWAREX FTA можно с легкостью адаптировать к изменениям в системе.

Настройка SIWAREX FTA осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов. В комбинации с "активными шинными модулями" возможна замена модулей в процессе работы.

Интеграция в систему SIMATIC

SIWAREX FTA полностью интегрирован в SIMATIC S7 и SIMATIC PCS 7. Пользователь абсолютно свободен в выборе конфигурации своей системы автоматизации - включая весоизмерительные приложения.

За счет соответствующей компоновки элементов SIMATIC можно создавать оптимальные решения для малых, средних и крупных систем. Управление и контроль весов реализуются с помощью стандартных панелей оператора SIMATIC. Естественно, эти панели оператора (в том числе сенсорные панели типа TP177B) можно параллельно использовать для контроля и управления системой.

С помощью пакета проектировщика и приложений-образцов для SIMATIC быстро создаются индивидуальные и отраслевые решения. На следующем рисунке представлена типичная конфигурация системы средних размеров.

Для проектирования в SIMATIC PCS 7 используются готовые функциональные модули и графические модули для станции оператора.

Конфигурация SIMATIC S7/PCS 7 с SIWAREX FTA

Программное обеспечение

Программное обеспечение ввода в эксплуатацию SIWATOOL FTA

Для ввода в эксплуатацию и сервисного обслуживания существует специальная программа - SIWATOOL FTA, работающая в ОС Windows.

Программа позволяет производить регулировку весов, не обладая познаниями в автоматизационной технике. При необходимости сервисного обслуживания техник может с помощью ПК проанализировать и протестировать процессы, происходящие внутри весов. Считывание информации из диагностического буфера SIWAREX FTA очень удобно при анализе событий.

Помимо этого, с помощью SIWATOOL FTA можно выполнять следующие действия:

• конфигурирование и юстировка весов
• тестирование свойств весов
• сохранение и печать параметров весов
• регистрация и анализ процессов взвешивания

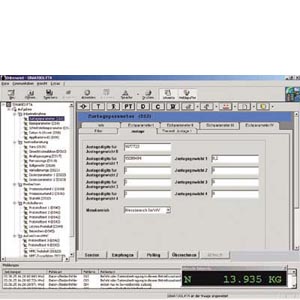

На следующем рисунке представлена структура некоторых окон программы.

Программа настройки SIWATOOL FTA

С помощью функции "Быстрое конфигурирование" можно выполнить предварительную настройку модуля. Грубая настройка параметров производится по принципу "вопрос-ответ".

Очень полезна также и функция анализа диагностического буфера, содержимое которого можно после считывания сохранить вместе с параметрами.

Для оптимизации процессов взвешивания в модуле SIWAREX FTA имеется режим регистрации (Trace). Записанные результаты взвешивания и соответствующие состояния можно отобразить при помощи SIWATOOL FTA и функций отображения кривых в MS Excel.

Обновление прошивки

Следующая программная функция позволяет загрузить на SIWAREX FTA новую версию прошивки непосредственно на месте работы. Таким образом при необходимости прошивку можно обновить в любой точке земного шара.

Считывание протоколов взвешивания

Протоколы взвешивания записываются на сменную карту типа MMC (Micro Memory Card), вставленную в SIWAREX FTA на время, указанное в законе о калибровке. Если кто-либо оспаривает результаты определенного взвешивания, то параметры этого процесса можно считать с MMC-карты с помощью SIWATOOL.

SIWAREX FTA – простое проектирование

Благодаря интеграции в SIMATIC можно строить свободно программируемые модульные весоизмерительные системы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

Для легкого начала работы по включению модуля в программу STEP 7 и в качестве основы для прикладного программирования бесплатно предоставляется готовое программное средство SIWAREX FTA „Getting Started“ . С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX CS в комбинации с сенсорной панелью (TP/OP/MP) в качестве прибора управления.

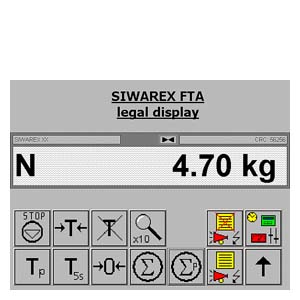

Вид весов в программе SIWAREX FTA "Getting started" (Начало работы)

Кроме того, программы STEP 7 SIWAREX FTA Multiscale и SIWAREX FTA Multifill являются профессиональной основой для построения смешивающих и заполняющих систем.
