Модемы

Все три модема имеют идентичную конструкцию и обладают всеми преимуществами модулей S7-300:

  • Компактная конструкция;
    пластиковый корпус формата модулей SIMATIC S7-300 шириной 80 мм.
  • Гнездо RJ12 для подключения к WAN.
  • 9-полюсный штекер соединителя D-типа последовательного интерфейса RS 232 для подключения модема к коммуникационному модулю TIM.
  • 9-полюсное гнездо соединителя D-типа последовательного интерфейса RS 485 для подключения модема к коммуникационному модулю TIM.
  • 4-полюсный терминальный блок для подключения цепи питания =24 В.
  • Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI и DCD.
  • Простота монтажа
    установка на стандартную профильную шину S7-300 или на стандартную 35 мм профильную шину DIN с использованием адаптера 6NH7 760-0AA, который заказывается отдельно.
  • Работа с естественным охлаждением без использования буферной батареи.

Интерфейсы модемовSINAUT ST7

Примеры конфигураций

Внешний модем MD подключается к коммуникационному модулю TIM стандартным соединительным кабелем 7701. Модем монтируется на отдельную профильную шину S7-300 или на 35 мм профильную шину DIN(с помощью адаптера).

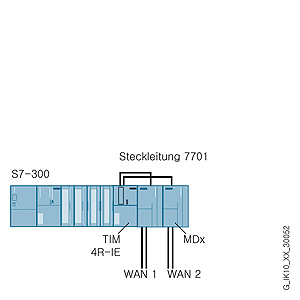

Модем может устанавливаться на одну профильную шину с программируемым контроллером S7-300. При этом модуль TIM подключается к внутренней шине контроллера с помощью шинного соединителя (входит в комплект поставки). Модем связи с внутренней шиной контроллера не имеет.

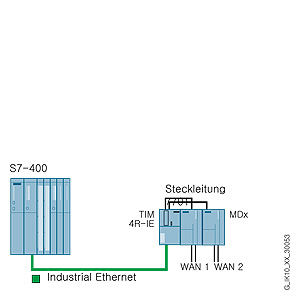

Для получения двух портов WAN программируемый контроллер комплектуется модулем TIM 4 и внешним модемом. Модуль TIM и модем устанавливаются на отдельную профильную шину. Связь между модулем TIM и контроллером поддерживается через MPI интерфейс. Модем подключается к модулю TIM стандартным соединительным кабелем 7701.

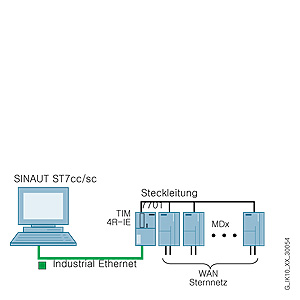

На следующем рисунке показан модуль TIM, работающий с компьютерным центром управления SINAUT ST7cc/ST7sc и выполняющий функции опрашивающего контроллера. Через RS 232 или RS 485 к модулю TIM подключено несколько модемов выделенной линии, образующих звездообразную конфигурацию сети.
