Термометр сопротивления состоит из

• измерительного резистра (металл; платина, Pt или никель, Ni) и
• необходимых монтажных и соединительных деталей.

Обычно измерительные резистры имеют керамическую оболочку. При очень высоких требованиях к виброустойчивости измерительные резистры Pt скручиваются и заплавляются в стекло.

• Поставляются измерительные резистры класса В. Отдельные измерительные резистры класса A или 1/3 до 1/10 класса B доступны по запросу.
• Поставляются простые и двойные термометры сопротивления.

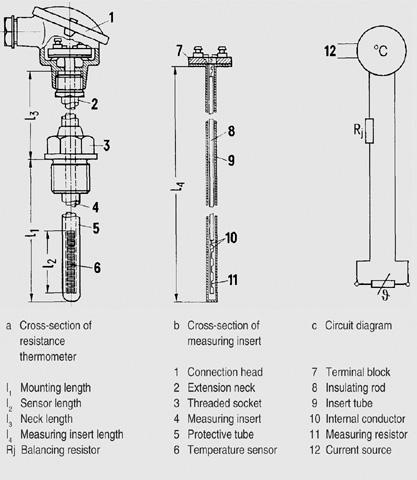

Составные части и подключение термометра сопротивления

Для лучшей защиты и быстрой замены измерительного резистра для рабочих измерений он крепится в измерительной вставке (4), которая в свою очередь вставляется в защитную трубку (5). Измерительная вставка крепится двумя винтами пружинно в соединительной головке защитной арматуры (1). Внутреняя линия (10) в измерительной вставке соединяет измерительный резистр (11) с клеммами на соединительном цоколе.

В зависимости от диапазона измерения и требований к точности измерения термометры подсоединяются к выдающим устройствам по двух-, трех- или четырехпроводной схеме.

Для этого могут поставляться измерительные вставки с двумя, тремя или четырьмя внутренними линиями. При пренебрежительно малом сопротивлении внутренней линии этом возможно использование измерительных вставок с двумя внутренними линиями в трех- и четырехпроводных схемах.

Точная компенсация внутренней линии в рабочем состоянии возможна только при трех внутренних линиях. При внутреннем сопротивлении линии выше 0,2 Ω его величина указывается на крепежном фланце измерительной вставки.
