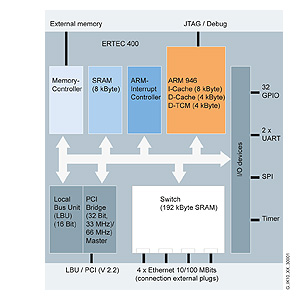

Внутреннее устройство ERTEC 400

Ethernet

• Работа с электрическими и оптическими каналами связи
• Дуплексный/полудуплексный режим работы
• Автоматическое определение скорости передачи данных и автоматическая настройка на эту скорость
• Фильтрация данных
• IEEE 802.1p управление трафиком данных
• IEEE 802.1q маркировка и идентификация виртуальных сетей
• IEEE 1588

Коммутатор

• Встроенный 4-канальный коммутатор Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
• Встроенная оперативная (SRAM) память объемом 192 Кбайт для буферного хранения сообщений

RISC процессор ARM 946ES

• 32-разрядная ARM система: 50, 100, 150 МГц
• Встроенный PLL
• D-кэш емкостью 4 Кбайт, I-кэш емкостью 8 Кбайт, D-TCM емкостью 4 Кбайт
• Отладка через встроенный ICE (JTAG).
• Встроенная оперативная память (SRAM) емкостью 8 Кбайт
• Аппаратный загрузчик.

Интерфейс шины

• Асинхронный 32-разрядный интерфейс
• SDRAM интерфейс для подключения внешнего запоминающего устройства емкостью 128 Мбайт
• Поддержка выбора кристалла
• Интерфейс ведущего устройства локальной шины

PCI

• Встроенный PCI интерфейс V2.2
• 66 МГц
• 32-разрядный интерфейс ведущего устройства
• Питание =5 В
• Управление питанием

Ввод-вывод данных процесса

• 2 независимых последовательных интерфейса
• Интерфейс ведущего устройства SPI
• Функции таймера
• Сторожевой таймер
• Входы внешних прерываний

Свободный ввод-вывод

• 32 конфигурируемых входа-выхода
• Многофункциональные выходы

Корпус

• BGA 304
• Шаг между выводами 0.8 мм
• Размеры: 19 х 19 мм

Прочее

• Питание: 3.3 В и 1.5 В
• Диапазон рабочих температур: -40 … +85°C
• Потребляемая мощность: 1 Вт
