SITRANS TW, версия с внешним питанием для монтажа на рейку

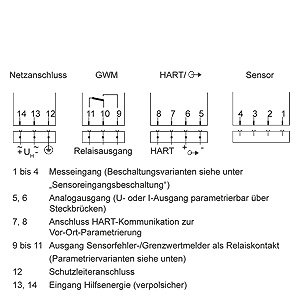

Схема соединения для питания, входа и выходов

Релейный выход


Соединены клеммы

Принцип тока покоя (реле размыкается при ошибке)


  • прибор выключен

10 и 11
  • прибор включен и нет ошибок

9 и 11
  • прибор включен и ошибка

10 и 11

Принцип рабочего тока (реле замыкается при ошибке)


  • прибор выключен

10 и 11
  • прибор включен и нет ошибок

10 и 11
  • прибор включен и ошибка

9 и 11

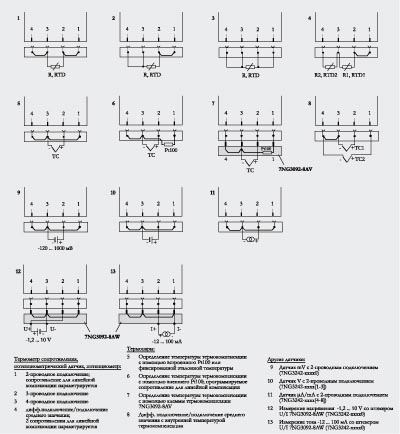

Схема подключения входного сигнала сенсора

Cхема подключения для входного сигнала

Канал 1 это измеряемое значение между клеммами 2 и 3 на входном штепселе. При дифференциальном подключении и подключении средней величины расчет измеряемого значения определяется через тип измерения. В иных случаях измеряемое значение определяется через канал 1. Для типа измерения используется следующая кодировка:

Тип измерения

Вычисление измерительного значения

Одноканальное

Канал 1

Дифференциальное подключение 1

1

Канал 1 - Канал 2

Дифференциальное подключение 2

2

Канал 2 - Канал 1

Среднее значение 1

1

½ · (Канал 1 + Канал 2)

 Представленные на схеме мосты короткого замыкания устанавливаются на соотвествующей установке на месте.
