8-жильные кабели SIMATIC NET находят применение в промышленных и офисных сетях Ethernet со скоростью передачи данных 10/100/1000 Мбит/с. Один 8-жильный кабель позволяет получать 2 канала связи сети Fast Ethernet (100 Мбит/с) или один канал связи со скоростью передачи 1000 Мбит/с. Это обеспечивает возможность простого перехода от 4-жильной Industrial Ethernet FastConnect TP кабельной системы к 8-жильной гигабитной кабельной системе.

Модульный соединитель IE FC RJ45 может комплектоваться съемными вставками трех типов:

• IE FC RJ45 2FE с
  2 гнездами RJ45 для 100 Мбит/с систем
• IE FC RJ45 1GE с
  1 гнездом RJ45 для 1000 Мбит/с систем
• IE FC RJ45 Power с
  1 2-полюсным штекером =24 В и 1 гнездом RJ45 для подключения компонентов SCALANCE W, используемых в беспроводных сетях Ethernet

Таким образом, к одному соединителю модет подключаться от одного до двух сетевых устройств.

Заменой одной съемной вставки на другую можно обеспечить переход от 100 к 1000 Мбит/с сетям. Замена кабелей в этом случае не нужна.

Подобно 4-жильной кабельной системе, гигабитная кабельная система с модульными соединителями IE FC RJ45 может использоваться в системах автоматизации. Для разделки 4- и 8-жильных кабелей может использоваться один и тот же инструмент для быстрого удаления оболочки кабеля и его экрана.

8-жильные IE FC TP кабели (AWG 22) имеют 2 модификации:

• стандартный IE FC TP кабель 4 x 2;
  для стандартных применений
• гибкий IE FC TP кабель 4 x 2;
  для подключения аппаратуры, установленной на подвижных частях оборудования

Примеры использования

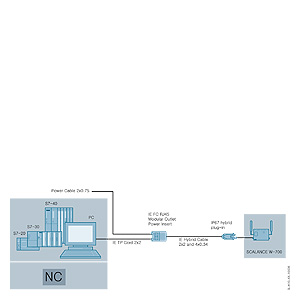

 IE TP корд может быть использован с IE FC RJ45 модульной розеткой с подключением питания (10/100 Mбит/сек)

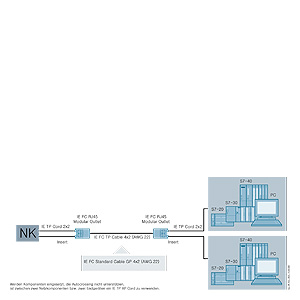

IE TP корд может быть использован с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Mбит/сек)

 IE TP корд может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Mбит/сек)

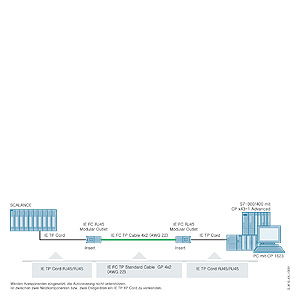

IE TP корд RJ45/RJ45 может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 1GE (10/100/1000 Mбит/сек)
