Распределенные двигатели

Двигатели SIEMOSYN 1FU8 синтегральным инвертором MICROMASTER 411

Двигатели SIEMOSYNс интегральными инверторами от привода с переменной скоростью вращениясглавнымуправляющим воздействием. Эти приводы с переменной скоростью вращенияиспользуются там, где недостаточно места для инвертора/шкафа управления.

ДвигательSIEMOSYN 1FU8 и инвертор MICROMASTER 411 сконструированы таким образом, что могут быть подключены друг к другу, и там, где в других случаях оба компонента физически разделены (двигатель на станке, инвертор в шкафе управления), здесь ониобъединены в одно компактное устройство. ДвигателиSIEMOSYN имеютследующиепреимущества:

• Многофункциональная электроника инвертора с возможностью коммуникациисо связью с системами шинзначительно способствуют минимизации расходов на энергопитаниев рамках решения по автоматизации.
• Значительная экономия времени и расходов по сравнению с обычными решениями:
  • Снижение требований к шкафу управления (нет необходимости в шкафе управления, инвертор крепится к двигателю)
  • Сокращение расходов на монтаж и инсталляцию (двигатели и инвертор поставляются уже собранными, между обоими компонентами отсутствует электропроводка)
  • Сокращенное излучение шума (ЭМС), т.к. соединение между двигателем и инвертором составляет всего несколько сантиметров внутри корпуса. Следовательно, нет проблем с длиной кабелей, таким образом сокращаются расходы на выходные компоненты инвертора (длинные кабели).
  • Сокращение расходов на конфигурирование и инжиниринг, т.к. блоки, состоящие из двигателя и инвертора, оптимально соответствуют требованиям заказчика и поставляются в виде укомплектованного, готового к установке приводного устройства.
  • Разгрузка контроллера благодаря интегральным функциям контроля инвертора частоты.
  • Встроенная коммуникация, начиная с управляющего уровня и заканчивая эксплуатационным уровнем, гарантирует прозрачный доступ ко всем компонентам системы.
  • Простое сервисное обслуживание благодаря новой концепции адаптеров, которая позволяет очень просто отсоединить двигатель от инвертора.
  • Беспроблемная замена двигателей с постоянной скоростью вращения на двигатели с инверторами с переменной скоростью вращения, т.к. двигатели SIEMOSYNимеют те же механические размеры, что и традиционные асинхронные двигатели.
• Децентрализация нескольких устройств:
  В шкафе управленияпотери тепла выводятся наружу, что позволяет минимизировать необходимое воздушное охлаждение.
  В шкафе управления больше свободного места, а интеграция MICROMASTER 411 в двигатель лишь незначительно повышает требования к свободному месту.
• Простая и Беспроблемная электропроводка м инсталляция обеспечивают простую модернизациюкомпактных приводов с регулированием скорости, уже имеющихся на предприятиях.
• MICROMASTER 411 может быть установлен на двигательили прикреплен к стене в непосредственной близости от двигателя.

MICROMASTER 411

Преобразователь частоты описывается в каталогеDA 51.3, который включает в себя широкий спектр продуктов с заказными данными, технические параметры и пояснения.

Модульная конструкция позволяет индивидуализировать заказы преобразователяMICROMASTER 411, включая принадлежности, например:

• Базовая панель оператора (BOP) для параметрирования инвертора
• Расширенная панель оператора (AOP) с многоязыковым дисплеем
• Модуль PROFIBUS
• Модуль ASI
• Модуль DeviceNet
• Комбинированный модуль, состоящий изтормозного резистора и электромеханического управления торможением
• Модуль электромеханического управления торможением
• Комплект подключения к ПК
• Программы запуска на ПК

Данные инвертора

• От 0.37 до 3 кВт, 3 AC 400 В
• Класс защиты IP66, естественное охлаждение
• Гальваническая изоляция между электроникой и соединительными клеммами
• Наборы параметров для быстрого запуска и экономия расходов
• Возможна работа без панели оператора (с использованием перемычек и/илирегулирующего потенциометра)
• Возможность доступа ко встроенному регулирующему потенциометру извне
• Характеристика U/f (произвольно конфигурируемая)

По запросу двигатели с интегральными инверторами могут быть оптимально согласованы, смонтированы, испытаны и параметризированы в соответствие с требованиями заказчика.

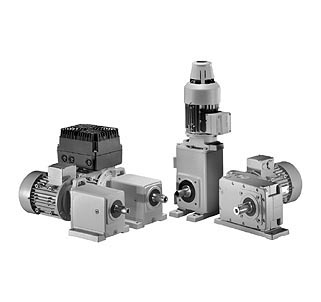

Двигатели SIEMOSYN 1FU8 с/без интегрального инвертораMICROMASTER 411, с интегральными редукторами

Двигатели 1FU8 также могут поставляться с редукторами с/без интегрального преобразователя частоты. Редукторы идентичны редукторам, описываемым в каталоге M15. Вместо короткозамкнутого двигателя 1LA7 используются синхронные двигателиSIEMOSYN 1FU8 с возбуждением от постоянных магнитов.

Двигатели Siemensс редуктором позволяют реализовать индивидуальные решения для разных задач в проектировании приводов. Множество возможных комбинаций позволяет оптимально адаптировать устройства ко многим решениям в области приводов. В зависимости от конструкции редукторы поставляются в диапазоне передачи от 2.78 до 485 и с максимальным выходным крутящим моментом от 80 до 12000 Нм приноминальной мощности привода до 7.5 кВт.
