Введение

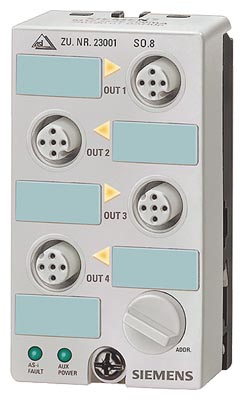

K60

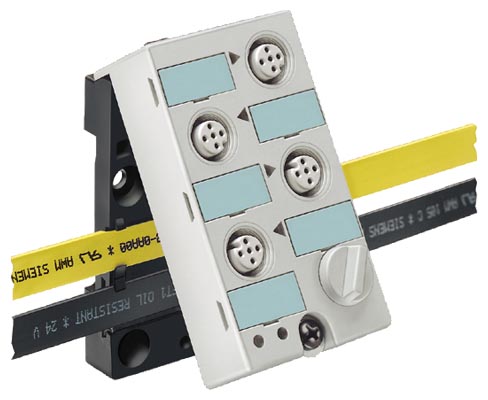

K45

Компактные модули ведомых устройств AS-Interface имеют наиболее высокую степень защиты (до IP 69K) и объединяют в своем составе дискретные, аналоговые и пневматические модули.

Каждый модуль состоит из двух частей: блока электроники и монтажной платы. Блок электроники содержит разъемы для подключения датчиков и исполнительных устройств, гнездо для установки сетевого адреса модуля, а также светодиоды индикации состояний и диагностики модуля.

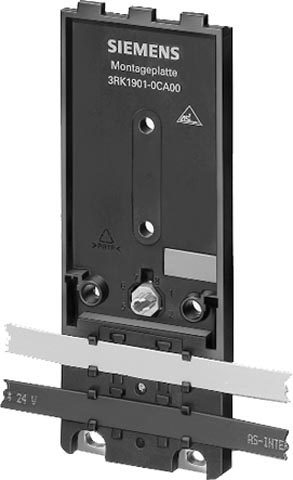

Монтажная плата содержит профилированный паз для укладки кабеля AS-Interface и может крепиться на плоские поверхности винтами или устанавливаться на профильную шину DIN.

Блок электроники крепится на монтажной плате с помощью направляющих и одного винта. Во время затягивания винта происходит прокалывание изоляции кабеля и электронный модуль подключается к AS-Interface.

Серия модулей	Назначение	Ток дискретного выхода	Тип ведомого устройства	Назначение контактов	Вариант подключения	Заказной номер
K60	8 входов/2 выхода	2 A	A/B	Специальное	M12	3RK2 400-1HQ00-0AA3
	8 входов	--	Стандартное	Y-II		3RK1 200-0DQ00-0AA3
	8 входов	--	A/B			3RK2 200-0DQ00-0AA3
	4 входа/4 выхода	2 A	Стандартное			3RK1 400-1DQ00-0AA3
		2 A		Стандартное		3RK1 400-1CQ00-0AA3
		1 A		Y-II		3RK1 400-1DQ01-0AA3
		1 A		Стандартное		3RK1 400-1DQ03-0AA3
	4 входа/3 выхода	2 A	A/B	Y-II		3RK2 400-1FQ03–0AA3
	4 входа/2 выхода	2 A	Стандартное			3RK1 400–1MQ00-0AA3
	4 входа	--				3RK1 200-0CQ00-0AA3
	2x2 входа/2x2 выхода	1 A		Y		3RK1 400-1DQ02-0AA3
	4 выхода	2 A		Y-II		3RK1100-1CQ00-0AA3
K45	4 входа	--	Стандартное	Стандартное	M12	3RK1 200–0CQ20–0AA3
					M8 винтовой	3RK1 200–0CT20–0AA3
					M8 с защелками	3RK1 200–0CU20–0AA3
			A/B		M12	3RK2 200–0CQ20–0AA3
					M8 винтовой	3RK2 200–0CT20–0AA3
					M8 с защелками	3RK2 200–0CU20–0AA3
	2 x 2 входа			Y	M12	3RK2 200–0CQ22–0AA3
	2 входа/2 выхода	2 A	Стандартное	Стандартное		3RK1 400–1BQ20–0AA3
	2 x (1 вход/1 выход)	0,2 A		Y		3RK1 400–0GQ20–0AA3
	4 выхода	1 A		Стандартное		3RK1 100–1CQ20–0AA3
	3 выхода	1 A	A/B			3RK2 100–1EQ20–0AA3
	2 входа/2 выхода	2 A	A/B			3RK2 400–1BQ20–0AA3
