Принцип действия

В основе радарного измерения лежит определение времени от излучения сигнала до приема отраженного эха. По времени находится расстояние и определяется уровень.

В отличие от ультрозвукового принципа, радарная технология не требует несущей среды и микроволны распространяются со скоростью света (300 000 000 м/с). Большинство радарных приборов работают при частоте от 6 до 26 ГГц.

Siemens Milltronics имеет импульсные радарные преобразователи (SITRANS Probe LR, SITRANS LR 200, SITRANS LR 300) и высокочастотный FMCW (Frequency Modulated Continuous Wave) радар (SITRANS LR 400).

Пульсирующий радар передает микроволновый импульс от антенны, выдающая волны, которые отражаются на границе разделительного слоя  между двумя материалами с различной диэлектрической константой (атмосфера и измеряемый материал).Эхо преобразуется преобразователем и время прохождения используется для вычисления уровня. Преобразованное эхо передается цифровым способом в профиль эхо-сигнал. Профиль анализируется для определения расстояния от поверхности материала до точки отсчета прибора.

FMCW (Frequency Modulated Continuous Wave) радар излучает микроволны к поверхности материала. Частота волны непрерывно модулируется. В это же время преобразователь, также непрерывно работая,  по разнице частот излучаемых и принятых сигналов определяет расстояние до материала.

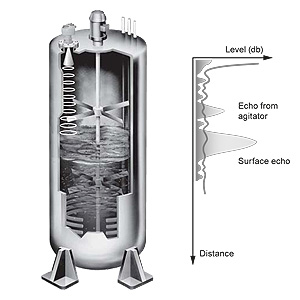

Работа радара.
