Соединители

Соединители различаются в зависимости от скорости передачи данных для 10/100 Mbit/s или 1,000 Mbit/s:

• IE FC RJ45 Plug 90/180 (10/100 Mbit/s) совместно с 4‑жильным (2 x 2) IE FC кабелем
• IE FC Outlet RJ45 (10/100 Mbit/s) совместно с 4‑жильным (2 x 2) IE FC кабелем
• IE FC RJ45 Modular Outlet (10/100/1000 Mbit/s) совместно с 8‑жильным (4 x 2) IE FC кабелем

Следующая таблица дает представление о доступных коммутаторах, поддерживаемой ими скорости передачи данных и IE FC стандартных кабелях, IE FC соединителях. Для более подробной информации см. Catalog IK PI .

Штекеры IE FC RJ45

Штекеры IE FC RJ45 имеют компактный металлический корпус, устанавливаются на IE FC TP кабели 2х2 и могут использоваться в промышленных и офисных условиях в сетях со скоростью передачи до 100Мбит/с. Штекеры позволяют производить непосредственное подключение IE FC TP кабеля к сетевой станции/ компоненту без использования TP кордов. Скорость передачи данных до 100 Мбит/с, длина линии связи не должна превышать 100 м.

IE FC розетка RJ45 и IE FC RJ45 модульная розетка

Имеются следующие альтернативы

• Розетка IE FC RJ45 для подключения IE FC TP кабелей 2х2 и передачи данных со скоростью до 100 Мбит/с
• Модульная розетка IE FC RJ45 для подключения IE FC TP кабелей 4х2 и передачи данных со скоростью до 1000 Мбит/с

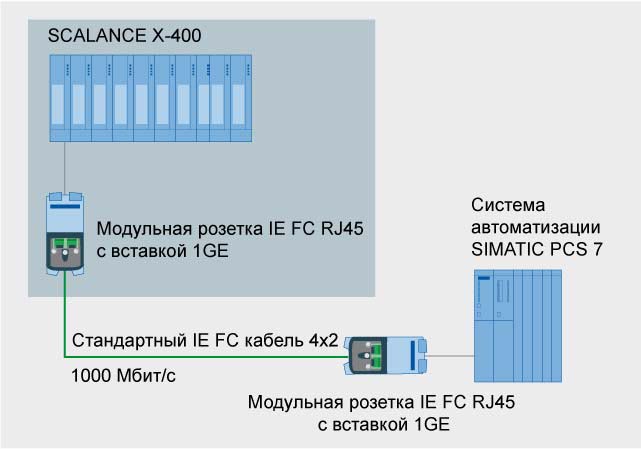

Модульная розетка IE FC RJ45 может комплектоваться различными типами вставок и позволяет использовать подключенный IE FC TP кабель 4х2 для формирования:

• двух линий Ethernet со скоростью передачи данных до 100Мбит/с (вставка 2FE с двумя гнездами RJ45) или
• одной линии Ethernet со скоростью передачи данных до 1000Мбит/с (вставка 1GE с одним гнездом RJ45).

Более подробная информация находиться в каталоге IK PI, секция "Industrial Ethernet", или в A&D Mall, или CA 01  "Коммуникации/Сети / Системы коммуникаций SIMATIC NET".
