Обзор

В сети PROFIBUS коммуникационный процессор CP 342-5 FO обеспечивает поддержку:

• Протокола PROFIBUS DP для ведущего или ведомого устройства в соответствии с требованиями IEC 61158/ EN 50170.
• PG/OP функций связи.
• S7 функций связи.
• Функций S5-совместимой связи (SEND/RECEIVE).

Ведущее устройство PROFIBUS DP

CP 342-5 FO способен работать в качестве ведущего устройства PROFIBUS DP-V0 класса 1 и 2 в соответствии с требованиями стандартов IEC 61158/EN 50170, часть 2 и выполнять комплексную автономную обработку передаваемых данных. Он поддерживает связь с ведомыми DP устройствами, в качестве которых могут выступать контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5 FO, станции распределенного ввода-вывода ET 200 (DP-V0) с оптическим интерфейсом или ведомые DP-устройства, подключенные к сети через оптический терминал OBT. Дополнительно CP 342-5 FO поддерживает функции синхронизации (SYNC), замораживания (FREEZE), общих входов-выходов, а также запуска и остановки ведомых сетевых устройств. Содержимое области данных распределенного ввода-вывода коммуникационного процессора циклически передается в память центрального процессора.

Ведомое устройство PROFIBUS DP

Работая в качестве ведомого DP-V0 устройства, CP 342-5 FO способен поддерживать связь с ведущими устройствами PROFIBUS-DP. Это позволяет создавать смешанные конфигурации, обеспечивающие сетевой обмен данными между контроллерами SIMATIC S7, SIMATIC S5, компьютерами, станциями распределенного ввода-вывода ET 200 и другими устройствами полевого уровня (IEC 61158/ EN 50170, часть 2). Передача данных осуществляется функциями DP-SEND/ DP-RECV, включаемыми в программу STEP 7.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование и диагностику всех сетевых станций SIMATIC S7. Кроме того, использование процедур S7 routing, позволяет распространить PG функции на межсетевой обмен данными, обеспечить "прозрачность" сети и использовать CP 342-5 FO в режиме мультиплексора. В этом режиме к одному контроллеру S7-300 может подключаться до 16 текстовых дисплеев и панелей оператора. При этом в центральном процессоре для организации обмена данными используется лишь одно логическое соединение.

S7 функции связи

S7 функции могут быть использованы для организации связи:

• С программируемыми контроллерами SIMATIC S7.
• С приборами оперативного управления и мониторинга.
• С персональными компьютерами, оснащенными коммуникационными процессорами CP 5613 A2/ CP 5614 A2/ CP 5511/ CP 5512/ CP 5611 и S7-OPC сервером.

Обмен данными с программаторами и приборами оперативного управления и мониторинга не требует дополнительного конфигурирования коммуникационного процессора. Более того, PG функции связи позволяют осуществлять дистанционное конфигурирование и программирование всех сетевых S7 станций.

Поддержка функций S7-клиента обеспечивается использованием загружаемых стандартных функциональных блоков.

Функции S5-совместимой связи

Функционирование интерфейса SEND/RECEIVE базируется на использовании уровня 2 FDL PROFIBUS (EN 50170) и позволяет использовать коммуникационный процессор CP 342-5 для простой передачи данных. Он поддерживает службы SDA (соединение контроллер-контроллер) и SDN (целевые или широковещательные сообщения), что позволяет организовать обмен данными с программируемыми контроллерами SIMATIC S5/ S7/ 505 и персональными компьютерами.

Связь может быть установлена с:

• Программируемыми контроллерами SIMATIC S7 с коммуникационными процессорами CP 342-5, CP 343-5, CP 443-5.
• Программируемыми контроллерами S5-95U с встроенным интерфейсом PROFIBUS.
• Программируемыми контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационным процессором CP 5431 FMS/DP.
• Программируемыми контроллерами SIMATIC 505 с коммуникационными процессорами CP 5434 FMS.
• Компьютерами с коммуникационными процессорами CP 5511, CP 5512, CP 5611, CP 5613 FO A2 или CP 5614 FO A2.
• C системами других производителей, поддерживающими интерфейс FDL.

Для организации обмена данными в программе STEP 7 должны использоваться функции PLC-SEND и PLC-RECEIVE.

Диагностика

Пакет NCM S7 для PROFIBUS поддерживает широкий спектр диагностических функций:

• Считывание информации о текущем режиме работы коммуникационного процессора.
• Широкий набор диагностических и статистических функций.
• Диагностика соединений.
• Статистические данные о работе сети.
• Считывание содержимого буфера диагностических сообщений.

Проектирование

Конфигурирование коммуникационного процессора CP 342-5 FO выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше.

Параметры настройки CP 342-5 FO записываются в память центрального процессора S7-300 (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при перебоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно через сеть PROFIBUS.

Функциональные блоки поддержки протокола PROFIBUS DP включены в стандартную библиотеку STEP 7. Функциональные блоки поддержки функций S5-совместимой связи (SEND/RECEIVE), а также функций S7-клиента помещены в библиотеку SIMATIC NET пакета NCM S7.

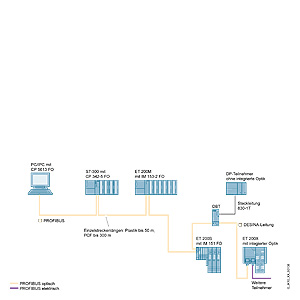

 Конфигурация оптического PROFIBUS DP с CP 342-5 FO
