Общие данные
• изолирующий корпус из термопласта
• фронтальное подключение пружинными зажимами
• 1−полюсная
• закрыты с двух сторон
|
|
указание
|
Section
|
|
принадлежности для маркировки, смотри ...
|
8WA Принадлежности
|
|
Типоразмер 2,5 мм2
|
|
8WA2 011-1DF20
|
Проходная клемма типоразмера 2,5 мм2 с двумя зажимами
- • номинальный ток длительной нагрузки 24 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 5,2 мм • высота клеммы 28,6 мм • длина клеммы 60 мм •U AWG 28−14 • s AWG 26−14
|
|
исполнение
|
|
|
8WA2011-1DF20
|
|
8WA2011-1BF21
|
|
8WA2011-1BF23
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2832
|
- Двойная перемычка
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2831
|
- Фиксирующая шайба для соединительной
шины для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2835
|
- Изолирующая шайба
для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2836
|
- Соединительная шина
для клемм типоразмера 2,5- 6 мм2
|
Принадлежности
|
8WA2830
|
- Разделительная перегородка
для клемм типоразмера 2,5-6 мм2 с двумя зажимами
|
Принадлежности
|
8WA2811
|
8WA2 011-1DF30
|
Проходная клемма типоразмера 2,5 мм2 с тремя зажимами
- • номинальный ток длительной нагрузки 24 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 5,2 мм • высота клеммы 28,6 мм • длина клеммы 73,5 мм •U AWG 28−14 • s AWG 26−14
|
|
исполнение
|
|
|
8WA2011-1DF30
|
|
8WA2011-1BF33
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2832
|
- Двойная перемычка
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2831
|
- Фиксирующая шайба для соединительной
шины для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2835
|
- Изолирующая шайба
для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2836
|
- Соединительная шина
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2830
|
- Разделительная перегородка
для клемм типоразмера 2,5-4 мм2 для трех или четырех зажимов
|
Принадлежности
|
8WA2813
|
8WA2 011-1DF40
|

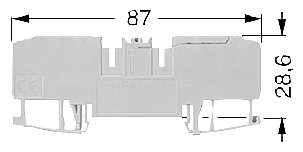

Проходная клемма типоразмера 2,5 мм2, 4 зажима, 1-полюсная
- • номинальный ток длительной нагрузки 24 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 5,2 мм • высота клеммы 28,6 мм • длина клеммы 87 мм
UR AWG 28-14
|
|
исполнение
|
|
|
8WA2011-1DF40
|
|
8WA2011-1BF43
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2832
|
- Двойная перемычка
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2831
|
- Фиксирующая шайба для соединительной
шины для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2835
|
- Изолирующая шайба
для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2836
|
- Соединительная шина
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2830
|
- Разделительная перегородка,
для клемм типоразмера 2,5 - 4 мм2, для трех или четырех зажимов
|
Принадлежности
|
8WA2813
|
8WA2 011-1PF30
8WA2 011-1PF40
|
Проходная клемма PE типоразмера 2,5 мм2
- • конструктивная ширина 5,2 мм
• высота клеммы 28,6 мм • с соединением к несущей рейке • цвет: желто−зеленый
|
|
исполнение
|
|
- с двумя зажимами
−длина клеммы 60 мм
|
8WA2011-1PF20
|
- с тремя зажимами
−длина клеммы 73,5 мм
|
8WA2011-1PF30
|
- с четырьмя зажимами
−длина клеммы 87 мм
|
8WA2011-1PF40
|
Типоразмер 4 мм2
|
|
8WA2 011-1DG20
|
Проходная клемма типоразмера 4 мм2 с двумя зажимами
- номинальный ток длительной нагрузки 32 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 6,2 мм • высота клеммы 28,6 мм
- UR AWG 28-12
- CSA AWG 26-12
|
|
исполнение
|
|
|
8WA2011-1DG20
|
|
8WA2011-1BG21
|
|
8WA2011-1BG23
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2832
|
- Двойная перемычка
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2831
|
- Фиксирующая шайба для соединительной
шины для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2835
|
- Изолирующая шайба
для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2836
|
- Соединительная шина
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2830
|
- Разделительная перегородка
для клемм типоразмера 2,5-6 мм2, с двумя зажимами
|
Принадлежности
|
8WA2811
|
8WA2 011-1DG30
|
Проходная клемма типоразмера 4 мм2 с тремя зажимами
- номинальный ток длительной нагрузки 32 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 6,2 мм • высота клеммы 28,6 мм • длина клеммы 79,5 мм
- UR AWG 28-12
- CSA AWG 26-12
|
|
исполнение
|
|
|
8WA2011-1DG30
|
|
8WA2011-1BG33
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2832
|
- Двойная перемычка
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2831
|
- Фиксирующая шайба для соединительной
шины для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2835
|
- Изолирующая шайба
для клемм типоразмера 2,5-4 мм2
|
Принадлежности
|
8WA2836
|
- Соединительная шина
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2830
|
- Разделительная перегородка
для клемм типоразмера 2,5-4 мм2, для трех или четырех зажимов
|
Принадлежности
|
8WA2813
|
8WA2 011-1PG30
|
Проходная клемма PE типоразмера 4 мм2
- конструктивная ширина 6,2 мм
• высота клеммы 28,6 мм • с соединением к несущей рейке • цвет: желто−зеленый
|
|
исполнение
|
|
- с двумя зажимами
−длина клеммы 65 мм
|
8WA2011-1PG20
|
- с тремя зажимами
−длина клеммы 79,5 мм
|
8WA2011-1PG30
|
Типоразмер 6 мм2
|
|
8WA2 011-1DH20
|
Проходная клемма типоразмера 6 мм2 с двумя зажимами
- номинальный ток длительной нагрузки 41 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 8,2 мм • высота клеммы 31 мм
- UR AWG 24-10
- CSA AWG 24-10
|
|
исполнение
|
|
|
8WA2011-1DH20
|
|
8WA2011-1BH23
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2832
|
- Двойная перемычка
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2831
|
- Фиксирующая шайба для соединительной
шины для клемм типоразмера 6 мм2
|
Принадлежности
|
8WA2844
|
- Изолирующая шайба
для клемм типоразмера 6 мм2
|
Принадлежности
|
8WA2845
|
- Соединительная шина
для клемм типоразмера 2,5-6 мм2
|
Принадлежности
|
8WA2830
|
- Разделительная перегородка
для клемм типоразмера 2,5-6 мм2 с двумя зажимами
|
Принадлежности
|
8WA2811
|
8WA2 011-1PH20
|
Проходная клемма PE типоразмера 6 мм2 с двумя зажимами
- конструктивная ширина 8,2 мм
• высота клеммы 31 мм • длина клеммы 70 мм • с соединением к несущей рейке • цвет: желто−зеленый
|
8WA2011-1PH20
|
Типоразмер 10 мм2
|
|
8WA2 011-1DJ20
|
Проходная клемма типоразмера 10 мм2 с двумя зажимами
- • номинальный ток длительной нагрузки 57 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 10 мм • высота клеммы 38 мм • длина клеммы 86 мм
- UR AWG 24-8
|
|
исполнение
|
|
|
8WA2011-1DJ20
|
|
8WA2011-1BJ23
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2852
|
- Двойная перемычка
для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2851
|
- Соединительная шина
для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2853
|
- Разделительная перегородка
для клемм типоразмера 10-16 мм2 с двумя зажимами
|
Принадлежности
|
8WA2817
|
8WA2 011-1PJ20
|
Проходная клемма PE типоразмера 10 мм2 с двумя зажимами
- цвет: желто−зеленый
• конструктивная ширина 10 мм • высота клеммы 38 мм • длина клеммы 86 мм • с соединением к несущей рейке
|
8WA2011-1PJ20
|
Принадлежности
|
раздел
|
|
Two-pole bridges, PE/ground/N function, for terminal size 10 to 16 mm²
|
Принадлежности
|
8WA2854
|
Типоразмер 16 мм2
|
|
8WA2 011-1DK20
|
Проходная клемма типоразмера 16 мм2 с двумя зажимами
- номинальный ток длительной нагрузки 76 A
• номинальное напряжение изоляции 800 В • конструктивная ширина 12 мм • высота клеммы 38 мм • длина клеммы 89,4 мм
- UR AWG 24-6
|
|
исполнение
|
|
|
8WA2011-1DK20
|
|
8WA2011-1BK23
|
Принадлежности
|
раздел
|
|
- Одинарный штекер
для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2852
|
- Двойная перемычка
для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2851
|
- Соединительная шина
для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2853
|
- Разделительная перегородка
для клемм типоразмера 10-16 мм2 с двумя зажимами
|
Принадлежности
|
8WA2817
|
8WA2 011-1PK20
|
Проходная клемма PE типоразмера 16 мм2 с двумя зажимами
- цвет: желто−зеленый
конструктивная ширина 12 мм высота клеммы 38 мм длина клеммы 89,4 мм с соединением к несущей рейке
|
8WA2011-1PK20
|
Принадлежности
|
раздел
|
|
Двойная перемычка, функция PE/N для клемм типоразмера 10-16 мм2
|
Принадлежности
|
8WA2854
|
Принадлежности
|
|
|

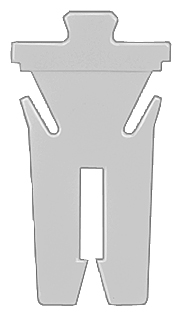

Одинарный штекер
цвет: черный
|
|
исполнение
|
|
- для клемм типоразмера 2,5−6 мм2
−номинальный ток длительной нагрузки 32 A
|
8WA2832
|
- для клемм типоразмера 10−16 мм2
номинальный ток длительной нагрузки 76 A
|
8WA2852
|
8WA2 831
|
Двойная перемычка
- цвет: светло−серый
- используется без соединительной шины
|
|
исполнение
|
|
- для клемм типоразмера 2,5−6 мм2
−номинальный ток длительной нагрузки 32 A
|
8WA2831
|
- для клемм типоразмера 10−16 мм2
−номинальный ток длительной нагрузки 76 А
|
8WA2851
|
|
Двойная перемычка, функция PE/N для клемм типоразмера 10-16 мм2
- цвет: желтый
• номинальный ток длительной нагрузки 76 A • используется без соединительной шины
|
8WA2854
|
8WA2 835
|
Фиксирующая шайба для соединительной шины
- цвет: светло−серый
- длина 100 мм
|
|
исполнение
|
|
- для клемм типоразмера 2,5−4 мм2
|
8WA2835
|
- для клемм типоразмера 6 мм2
|
8WA2844
|
8WA2 836
|

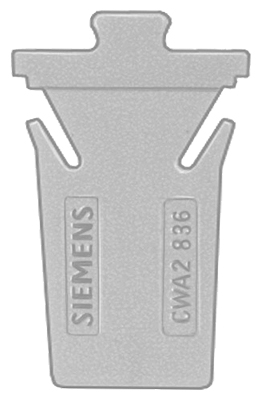

Изолирующая шайба
цвет: желтый
|
|
исполнение
|
|
- для клемм типоразмера 2,5−4 мм2
|
8WA2836
|
- для клемм типоразмера 6 мм2
|
8WA2845
|
|
Соединительная шина
|
|
исполнение
|
- для клемм типоразмера 2,5−6 мм2
номинальный ток длительной нагрузки 32 A
|
8WA2830
|
- для клемм типоразмера 10−16 мм2
номинальный ток длительной нагрузки 76 A
|
8WA2853
|
8WA2 811
8WA2 813
8WA2 812
|

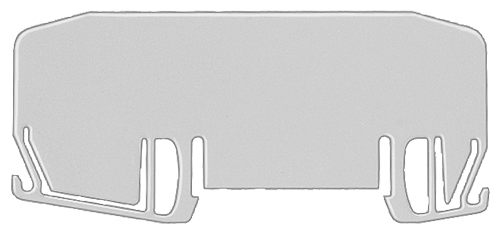

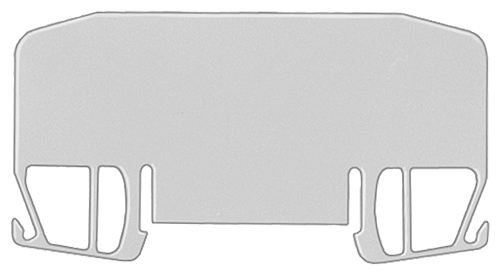

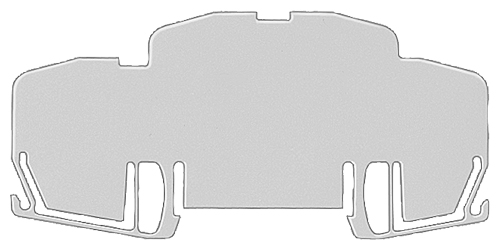

Разделительная перегородка
цвет: желтый
|
|
исполнение
|
|
- для клемм типоразмера 2,5−6 мм2, с двумя зажимами
|
8WA2811
|
- для клемм типоразмера 2,5−4 мм2, для трех или четырех зажимов
|
8WA2813
|
- для клемм типоразмера 4 мм2, для двухъярусных клемм
|
8WA2812
|
- для клемм типоразмера 10−16 мм2, с двумя зажимами
|
8WA2817
|
