Блок дополнительных контактов
Фронтальные блоки дополнительных контактов

Контакторы 3RT1 могут быть дооснащены блоками дополнительных контактов в зависимости от конструктива:

Типоразмер S00

Назначение клемм согласно EN 50005  или EN 50012

Контакторы типоразмера S00 имеют встроенные дополнительные контакты (один НО или один НЗ в зависимости от модификации).

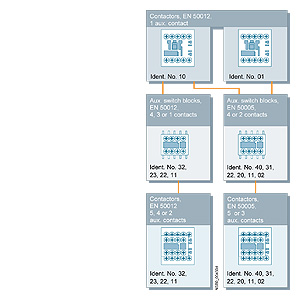

четырехполюсные блоки доп.контактов для контакторов 3RT1, типоразмера S00

Контакторы с одним доп.контактом НО (с винтовым или пружинным зажимом) и заказным номером 10E могут быть преобразованы в контакторы с  2, 4 или 5 доп.контактами, соответствующие EN 50012 путем добавления дополнительных блоков контактов. Идентификационные номера 11E, 22E, 23E и 32E на блоке доп.контактов применимы ко всему контактору.. Эти блоки не могут устанавливаться на контакторы, имеющие встроенный НЗ контакт (с номером 01).

Все контакторы типоразмера S00 с встроенным доп.контактом (номера 10E или 01) и четырехполюсные контакторы могут быть преобразованы в контакторы с 3 или 5 доп.контактами (в случае контакторов с 4 полюсами, 2 или 4 доп.контактами) установкой допконтактов соответствующих  EN 50005  с номерами от 40 до 02 . Идентификационные номера на блоке контактов применимы тольк к доп.контактам на нем.

Для более простого и понятного размещения сигнальных проводников выпускаются одно- и двухполюсные блоки доп.контактов с односторонним (только сверху или только снизу) подключением проводников. Такие блоки оснащаются винтовыми присоединениями.

Контактные блоки 3RH19 11-1NF. . для полупроводниковых цепей.

Контакторы размера S00 имеют два встроенных контакта. Они приспособлены, в том числе, для коммутации малых токов и напряжений и работы в запыленной атмосфере. Доп.контакты НЗ не являются "зеркальными".

Все перечисленные блоки защелкиваются на фронтальную панель контакторов. Для последующего снятия блоки имеют в центральной части рычажок .

Типоразмеры от S0 до S12

Обозначение клемм по EN 50005 или EN 50012

На контактор может быть установлен один четырехполюсный или до четырех однополюсных блоков. При срабатывании контактора первым размыкается НЗ контакт, а НО контакты замыкаются после.

Доступны также и двухполюсные блоки с присоединением сверху или снизу (с винтовыми зажимами) выполненные в корпусе четверного блока.

В применениях, где требуется ограничение по высоте, можно применить двухполюсные контакты боковой установки (винтовые и пружинные) как слева, так и справа.

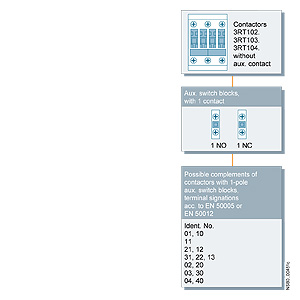

однополюсные допконтакты для контакторов 3RT1 типоразмеров от S0 до S3

Обозначения клемм однополюсных блоков доп.контактов согласованы с обозначениями на самом аппарате.

Обозначения клемм допкотактов могут соответствовать EN 50005 или EN 50012,  в то время как контактор в сборе с допконтактами 2 НО + 2 НЗ соответствует EN 50012.

Фронтальные доп.контакты снимаются посредством специального рычажка, боковые - нажатием на рифленые поверхности.

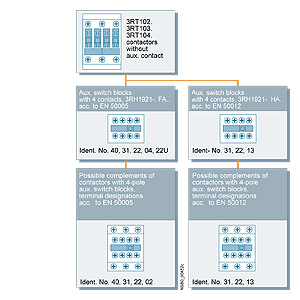

четырехполюсные допконтакты для контакторов 3RT1 типоразмеров от S0 до S3

Боковые доп.контакты EN 50012 применяются только если не установлены четырехполюсного фронтального блока контактов. Если используются однополюсные, то на контакторе должны быть соответствующие пометки.

В 3RH19 21-.FE22  доступны два встроенных и два обычных допконтакта для полупроводников, устанавливаются фронтально. В боковом 3RH19 21-2DE11 имеется два встроенных контакта (1 НО + 1 НЗ). Встроенные контакты могут коммутировать малые токи и напряжения и работать в запыленной атмосфере. Контакты НЗ являются "зеркальными".

Типоразмеры S0 и S2

Возможна установка до четырех допконтактов в сумме, при этом если устанавливаются два боковых блока, то по требованиям симметрии они устанавливаются с разных сторон.

Типоразмеры от S3 до S12

Может быть установлено до восьми контактов, при этом:

Из этих восьми не может быть более четырех НЗ.

Также, соблюдайте симметрию боковых контактов.
