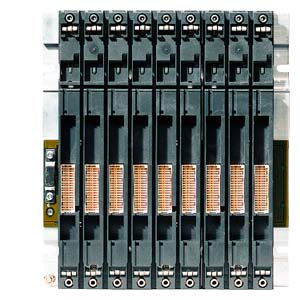

Устройство расширения

К программируемому контроллеру SIMATIC S7-400 могут подключаться:

  • стойки расширения ER 701-2 и ER 701-3 программируемого контроллера SIMATIC S5-115U,
  • стойки расширения EG 183U и EG 185U программируемых контроллеров SIMATIC S5-135U/ S5-155U.

Для расширения систем S7-400 стойками SIMATIC S5 необходимо следующее оборудование:

  • Интерфейсный модуль IM 463-2, устанавливаемый в базовый блок SIMATIC S7-400.
  • Интерфейсный модуль IM 314, устанавливаемый в каждую стойку расширения SIMATIC S5.
  • Максимальная конфигурация:
    к одному базовому блоку S7-400 может быть подключено до 32 стоек расширения SIMATIC S5.
  • Расстояние между стойками:
    максимальное расстояние между базовым блоком и последней стойкой расширения на линии может достигать 600 м.
Допустимый состав модулей стоек расширения SIMATIC S5

Стойки расширения

ER 701-2, ER 701-3

EG 183U, EG 185 U

Модули ввода дискретных сигналов

6ES5 420-7LA11

6ES5 420-4UA14



6ES5 430-7LA12

6ES5 430-4UA14



6ES5 431-7LA11

6ES5 431-4UA12



6ES5 432-7LA11

6ES5 432-4UA12



6ES5 434-4UA12

6ES5 434-4UA12



6ES5 434-7LA12

6ES5 436-4UA12



6ES5 435-7LA11





6ES5 435-7LB11





6ES5 435-7LC11





6ES5 436-7LA11





6ES5 436-7LB11





6ES5 436-7LC11



Модули вывода дискретных сигналов

6ES5 441-7LA13

6ES5 441-4UA14



6ES5 451-7LA21

6ES5 451-4UA14



6ES5 453-7LA11

6ES5 453-4UA12



6ES5 454-7LA12

6ES5 454-4UA14



6ES5 454-7LB11

6ES5 455-4UA12



6ES5 455-7LA11

6ES5 456-4UA12



6ES5 456-7LA11

6ES5 457-4UA12



6ES5 456-7LB11

6ES5 458-4UA13



6ES5 457-7LA11

6ES5 458-4UC11



6ES5 458-7LA11





6ES5 458-7LB11





6ES5 458-7LC11



Модули ввода-вывода дискретных сигналов

6ES5 482-7LA11

6ES5 482-4UA20



6ES5 482-7LF11





6ES5 482-7LF21





6ES5 482-7LF31









Модули ввода аналоговых сигналов

6ES5 460-7LA13

6ES5 460-4UA13



6ES5 463-4UA12

6ES5 463-4UA13



6ES5 463-4UB12

6ES5 465-4UA13



6ES5 465-7LA13

6ES5 466-4UA11



6ES5 466-4UA11



Модули вывода аналоговых сигналов

6ES5 470-7LA13

6ES5 470-4UA13



6ES5 470-7LB13

6ES5 470-4UB13



6ES5 470-7LC13

6ES5 470-4UC13

Интерфейсные модули

6ES5 306-7LA11

6ES5 300-3AB11



6ES5 314-3UA11

6ES5 300-5CA11


Более полная информация приведена в разделах "S5-115U/H/F" и "S5-135U, S5-155U/H".
