6RY1807-0AP10

Внимание! Указаны цены архивного каталога СА01. Для уточнения актуальной цены перейдите по ссылке заказного номера товара или перейдите в каталог СА01 2016

AOP30 расширенная панель оператора является дополнительным устройством SINAMICS DC MASTER преобразователя. Она может быть заказана отдельно.  Панель оператора предназначена только для установки вне преобразователя (например, в дверь шкафа до 4 мм, установочный вырез 141,5 × 197,5 мм).

Расширенная панель оператора обладает следующими свойствами и характеристиками:

• Графический LCD-дисплей (240 × 64 пикселей) с подсветкой для индикации переменных процессов прямым текстом и гистограммами
• Светодиодные индикаторы для отображения статуса работы
  • RUN зеленый
  • ALARM желтый
  • FAULT красный
• Справочная функция, описывающая причины и способы устранения ошибок и аварийных сигналов
• Время и дата сохраняются благодаря внутренней буферной батарее
• Пленочная клавиатура с 26 клавишами
  • Клавиатура для управления работой привода
  • Локальный /дистанционный переключатель  для выбора входной точки (приоритет задается либо на панель оператора, либо на клеммный блок пользователя)
  • Цифровая клавиатура для ввода установки или значений параметров
  • Функциональные клавиши для навигации по меню с подсказками
• RS232 и RS485 интерфейсы
• Подключение источника питания 24 В
• Преобразователем можно управлять с помощью AOP30 на расстоянии до 200 м. Кабель со встроенным питанием 24 В стандартной длины можно заказать в качестве аксессуара.
• Двухуровневая стратегия безопасности для защиты от случайного или несанкционированного изменения настроек.
  • Работа привода  с панели оператора может быть заблокирована  с помощью пароля, обеспечивающего отображение на панели только значений параметров и переменных процессов.
  • Пароль может быть использован для предотвращения  несанкционированного изменения параметров преобразователя.
• Передняя панель со степенью защиты IP55, задняя - IP20

AOP30 и привод SINAMICS DC MASTER осуществляют связь через последовательный интерфейс RS485.

AOP30 может соединяться с  CUD, а также с расширенной CUD  SINAMICS DC MASTER.

Для работы панели AOP30 необходимо внешнее питание 24 В.

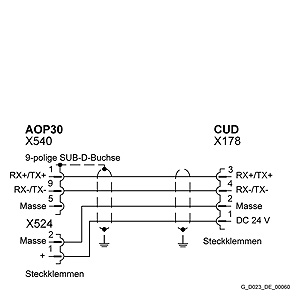

Распределение кабеля RS485  с 24 В источником питания  CUD – макс.длина кабеля  50 м

Распределение кабеля  RS485 при использовании двух CUD (24 V источник питания от одного CUD) – макс.длина кабеля 50 м

Распределение кабеля RS485  при питании AOP30 от внешнего источника 24 В DC  – максимальная длина кабеля  200 м

Распределение кабеля  RS232  для подключения к  AC SINAMICS блоку (не для  SINAMICS DC MASTER!)
